황동 파이프 리벳

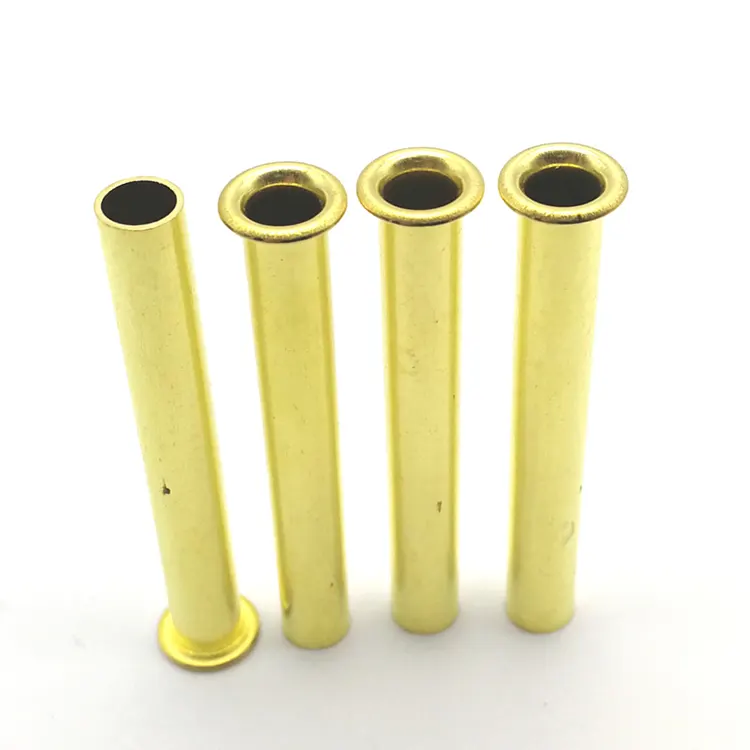

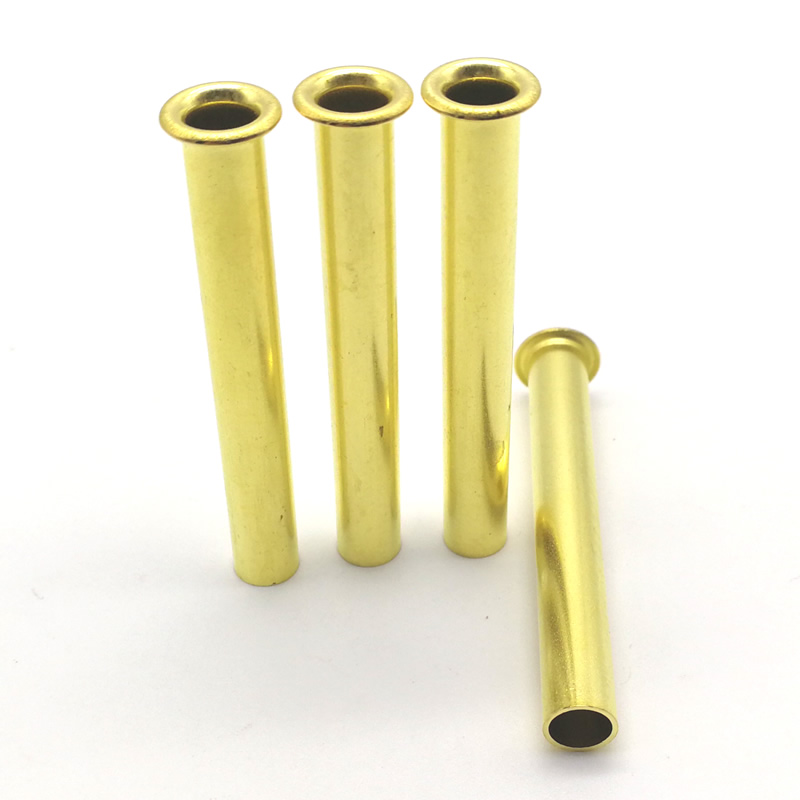

황동 파이프 리벳– 일반적으로 황동 중공 리벳이라고도 불리는 – 실제 황동 튜브 스톡으로 만든 중공 패스너입니다. 같은 제품입니다. 이름이 두 개입니다. 우리는 귀하가 무엇이라고 부르든 상관없이 동일한 신뢰성 있는 패스너를 만듭니다.

(편평한 시트로 시작하여 점진적인 드로잉을 통해 형성되는) 인발 중공 리벳과 달리, 이 리벳은 한쪽 끝에 머리가 형성되어 길이에 맞게 절단되는 순정 튜브로 시작됩니다. 이를 통해 균일한 벽 두께와 일관된 내부 직경을 얻을 수 있습니다.

황동 파이프 리벳 vs. 반관형 vs. 솔리드 – 적합한 위치

재료 - C2680 황동

우리는 C2680 황동으로 황동 파이프 리벳을 제조합니다.

사용 가능한 마감

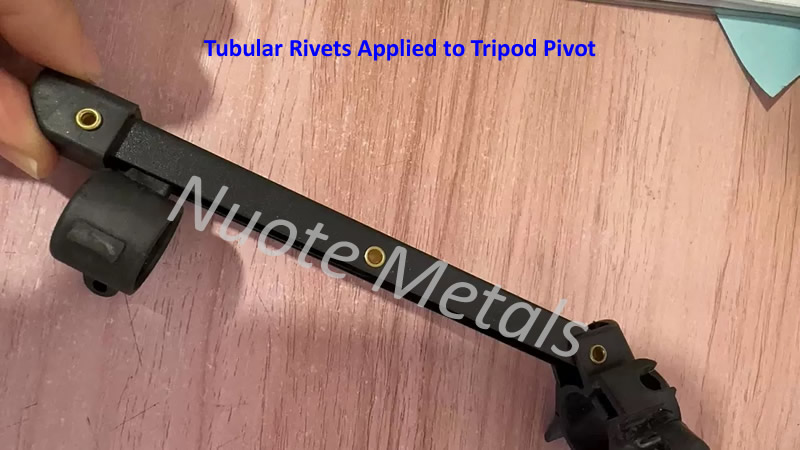

실제 적용 사례 – 카메라 삼각대 다리 힌지

전문 카메라 삼각대 제조업체는 다리 힌지 메커니즘을 위한 가볍고 깔끔한 패스너가 필요했습니다. 다리 부분은 텔레스코픽 및 접혀 있습니다. 돌출된 패스너는 확장 및 수축 중에 내부 다리 튜브에 긁힐 수 있습니다. 이전의 솔리드 리벳은 강도를 제공했지만 불필요한 무게를 추가하고 얇은 알루미늄 튜브를 손상시키는 높은 세팅력이 필요했습니다. 중공 리벳은 너무 가벼워서 고객이 프리미엄 제품에 대해 원하는 실질적인 느낌을 제공하지 못했습니다.

우리는 황동 파이프 리벳(4.0mm 생크, 7.5mm 둥근 머리, 8.0mm 배럴 길이, 일반 마감)을 공급했습니다. 튜브 스톡 구조는 균일한 벽 두께와 깨끗하고 일관된 내부 직경을 제공했습니다. 중공형 디자인으로 전체 힌지 무게가 15% 감소했습니다. 둥근 머리는 다리 내부 튜브를 긁지 않고 힌지 표면에 깔끔하게 안착되었습니다. 황동은 삼각대의 미적 특성에 어울리는 따뜻하고 고급스러운 액센트를 더했습니다. 고객은 250개의 삼각대에 걸쳐 500개의 리벳을 테스트했습니다. 10,000번의 확장-수축 주기 이후 풀림 현상 없음, 긁힘 현상 없음, 고장 없음. 그들은 이제 우리의 파이프 리벳을 매년 200,000개 일괄 주문합니다.

제조 방법 – 튜브 절단 + 헤딩

황동 파이프 리벳은 와이어나 시트가 아닌 황동 튜브 스톡으로 시작됩니다.

1. 튜브 재고 조달– 승인된 공장에서 인증된 C2680 황동 튜브. 각 배치에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다.

2. 입고 자재 검사– 튜브 스톡의 외경(±0.02mm), 벽 두께 및 재료 구성을 확인합니다. 사양을 벗어난 튜브는 거부됩니다.

3. 튜브 절단– 튜브는 정확한 블랭크 길이로 절단됩니다. 각 공백은 하나의 리벳이 됩니다.

4. 제목– 절단된 튜브 블랭크가 헤딩 프레스에 배치됩니다. 카바이드 다이는 한쪽 끝에 헤드(원형, 플랫 또는 접시형)를 형성합니다.

5. 트리밍– 머리 가장자리 주변의 플래시가 제거되었습니다.

6. 텀블링– 마이크로버가 제거됩니다.

7. 도금 또는 코팅– 명시된 대로 적용됩니다.

8. 최종검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다.

샘플 리드타임:5~7일 표준; 맞춤형 툴링: 15~20일.

모든 황동 파이프 리벳이 귀하의 조립품에서 작동하는지 확인하는 방법

황동 파이프 리벳 배치가 공장에서 출고되기 전에 당사는 귀하의 소재에 대해 이를 검증합니다.

1단계 – 재료 검증– 들어오는 튜브 스톡의 외부 직경, 벽 두께 및 구성을 확인합니다. 분광계는 C2680 황동 등급을 확인합니다. 사양을 벗어난 재료는 생산에 들어가지 않습니다.

2단계 – 치수 확인– 각 툴링 설정의 처음 10개 리벳은 광학 비교기로 측정됩니다. 내부 직경, 외부 플랜지, 배럴 길이 및 벽 두께가 도면과 일치해야 합니다.

3단계 - 재료에 대한 테스트 설정– 2,000개 조각마다 실제 재료 샘플에 3개의 리벳을 설정합니다. 우리는 다음을 확인합니다:

• 클린치는 단단하고 대칭적입니다.
• 보어는 열려 있고 방해받지 않는 상태로 유지됩니다.
• 균열이나 뒤틀림이 없음

4단계 - 최종 정렬– 모든 리벳은 광학선별기를 통과합니다. 거부된 항목은 자동으로 배출됩니다. 무작위 AQL 샘플은 수동으로 확인됩니다.

우리는 검사 기록을 5년간 보관합니다. 현장 문제가 발생하면 배치를 추적하고 전체 파일을 가져올 수 있습니다.

고객의 의견 – 실제 피드백

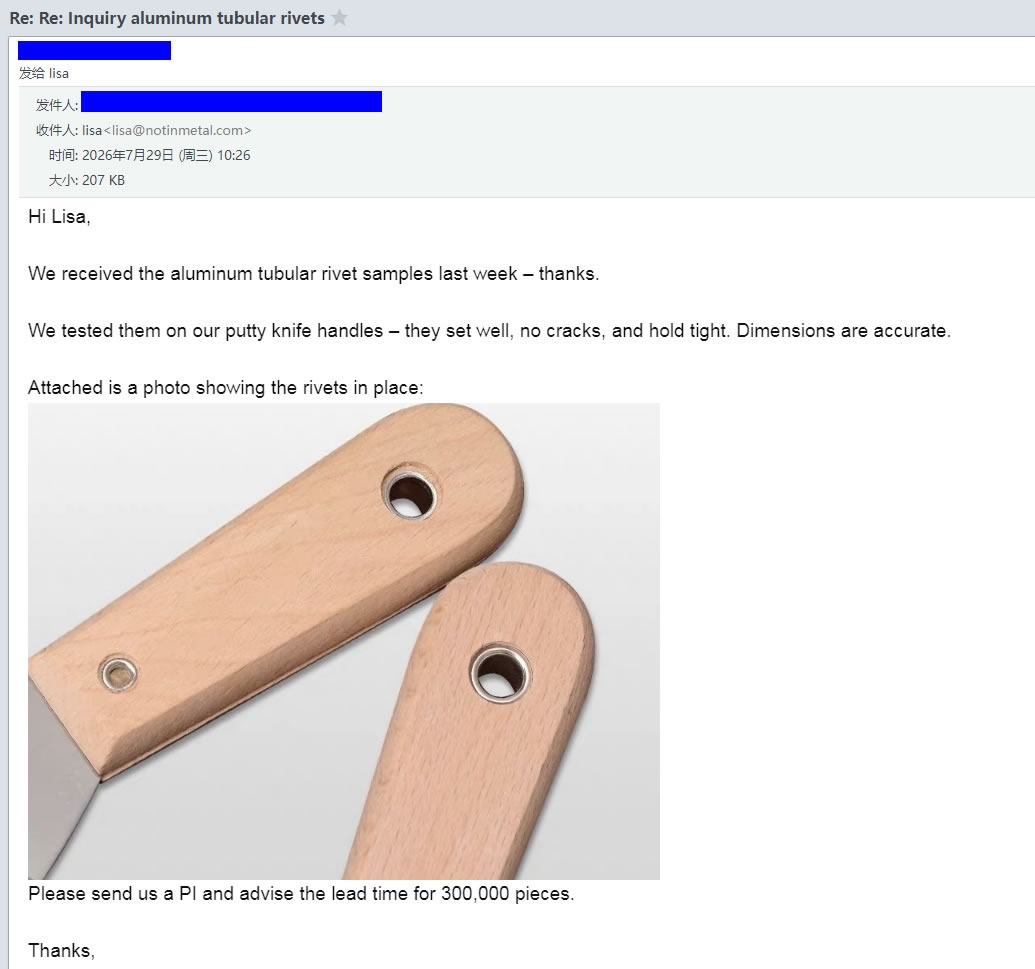

우리는 고객이 우리를 대변하도록 합니다. 위 이미지는 삼각대 제조업체부터 가죽 제품 제조업체, 전기 장비 제조업체에 이르기까지 생산 라인에서 파이프 리벳을 사용한 제조업체의 실제 피드백을 보여줍니다.

그들은 같은 이유로 우리에게 돌아옵니다:

균일한 품질– 배치마다 일정한 벽 두께와 내부 직경

실질적인 느낌– 솔리드 리벳의 무게 없이 드로운 중공 리벳보다 더 많은 무게

안정적인 배송 –샘플은 5~7일 내에 배송되며 일정대로 생산됩니다.

우리가 자주 대답하는 세 가지 질문

Q: "황동 파이프 리벳과 황동 중공 리벳은 같은 것입니까?"

A: 네. 같은 제품입니다. 일부 고객은 이를 황동 파이프 리벳이라고 부르고 다른 고객은 황동 중공 리벳이라고 부릅니다. 다른 이름, 동일한 신뢰할 수 있는 패스너. 우리는 두 이름으로 동일한 제품을 생산하므로 어떤 용어를 사용하더라도 우리를 찾을 수 있습니다. 둘 다 순정 황동 튜브 스톡으로 만든 속이 빈 패스너를 말하며 한쪽 끝에 머리가 형성되어 길이에 맞게 절단됩니다.

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있나요?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "황동 파이프 리벳을 위한 특별한 세팅 도구가 필요합니까?"

A: 대부분의 경우 표준 중공 리벳 툴링을 사용하여 설정할 수 있습니다. 핵심 요구 사항은 세팅 펀치가 배럴을 바깥쪽으로 균일하게 밀어야 한다는 것입니다. 머리를 지지하고 뒤틀림을 방지하려면 오목한 모루가 권장됩니다. 우리는 귀하의 리벳 치수에 맞게 특별히 설계된 펀치와 모루 등 황동 파이프 리벳에 적합한 설정 도구를 제공할 수 있습니다. 툴링 리드 타임은 일반적으로 5~7일이며, 샘플 주문에 이를 포함시켜 생산 전에 적합성을 테스트할 수 있습니다.
