황동 중공 리벳

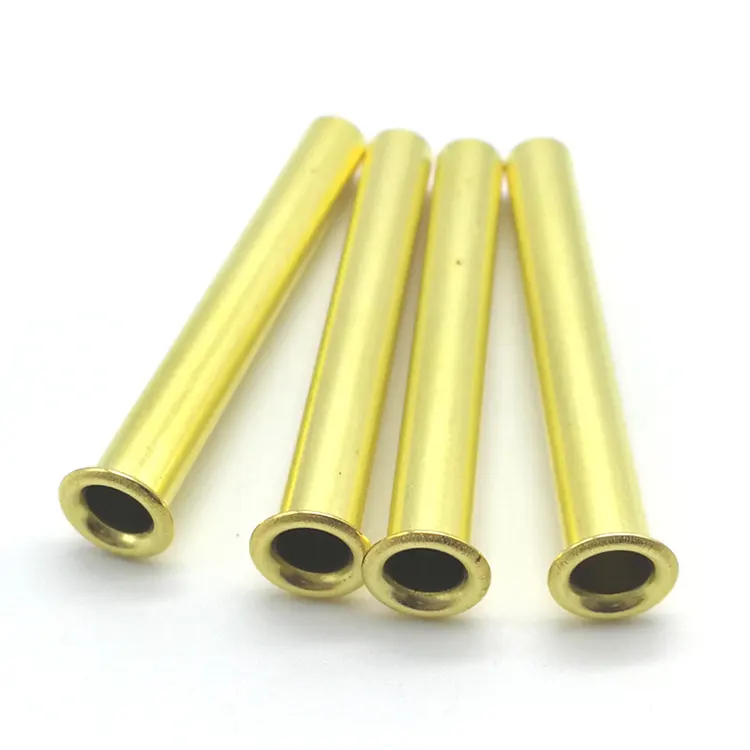

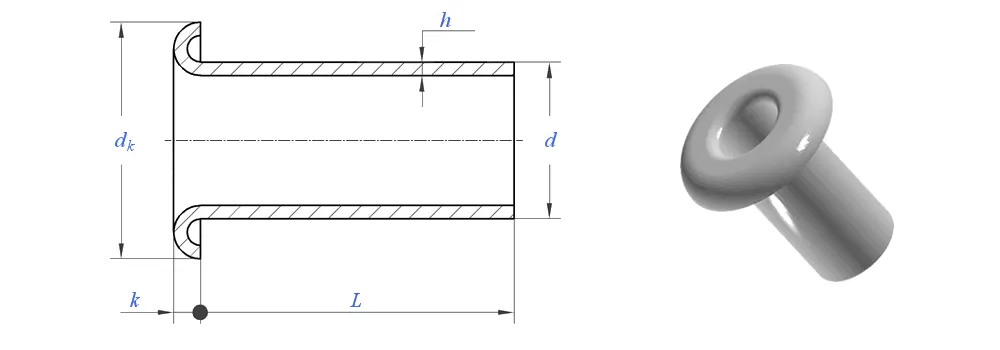

황동 중공 리벳끈 묶기, 배선 또는 경량 고정에 사용할 수 있는 중앙 구멍이 있는 완전히 속이 빈 패스너입니다. 반관형이나솔리드 리벳중공 리벳은 설치 중에 최소한의 힘으로 바깥쪽으로 벌어지는 얇은 벽을 가지고 있습니다.

우리는 황동 중공 리벳에 대해 두 가지 제조 경로를 제공하며 선택은 귀하의 특정 요구 사항에 따라 다릅니다.

튜브 절단 + 헤딩– 황동 튜브 스톡으로 시작하여 길이에 맞게 자르고 한쪽 끝에 헤드를 형성합니다. 이 방법은 더 큰 직경과 더 두꺼운 벽에 비용 효율적이며 더 빠른 툴링 리드 타임을 제공합니다.

시트에서 딥 드로잉– 황동판으로 시작하여 점진적인 드로잉을 통해 리벳을 형성합니다. 이 방법을 사용하면 벽 두께가 일정하고 내부 보어가 매끄러워서 벽이 더 얇고 공차가 엄격한 경우에 이상적인 이음매 없는 일체형 구조가 생성됩니다.

올바른 프로세스는 응용 분야, 수량 및 치수 요구 사항에 따라 다릅니다. 고객님의 도면을 검토하고 견적 단계에서 최적의 제조 루트를 추천해 드립니다.

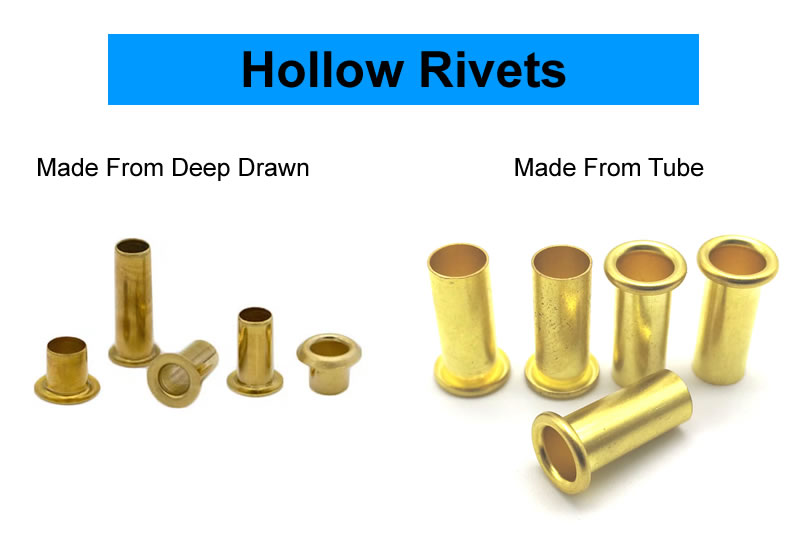

튜브 절단과 딥 드로잉 – 어떤 공정이 귀하에게 적합합니까?

다음과 같은 경우 튜브 절단을 권장합니다.더 큰 직경, 더 두꺼운 벽 또는 더 빠른 툴링 리드 타임이 필요합니다. 이 응용 분야에는 이음매 없는 보어가 필요하지 않습니다.

다음과 같은 경우 딥 드로잉을 권장합니다.더 얇은 벽, 더 엄격한 공차 또는 이음매 없는 보어가 필요합니다. 생산량은 툴링 투자를 정당화할 만큼 충분히 높습니다.

귀하의 응용 분야에 어떤 프로세스가 적합한지 확실하지 않은 경우 도면을 보내주십시오. 최적의 방법을 무료로 검토하고 권장해 드립니다.

재료 – C2680 황동

우리는 C2680 황동으로 황동 중공 리벳을 제조합니다.

사용 가능한 마감

우리는 귀하의 응용 분야 요구 사항에 맞게 다양한 표면 마감을 제공합니다.

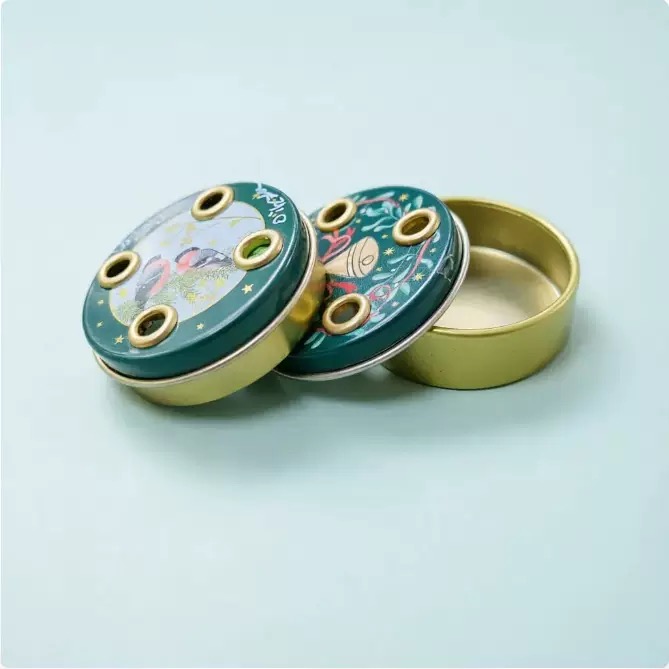

하나의 실제 적용 – 원형 양철 포장 상자

고급 양철 포장 상자 제조업체는 둥근 용기 뚜껑에 장식적이면서 기능적인 패스너가 필요했습니다. 각 상자에는 뚜껑 경첩 메커니즘을 부착하기 위해 4개의 중공 리벳이 필요했습니다. 리벳은 시각적으로 일관되고 부식 방지가 되어야 하며 얇은 양철 재료를 왜곡하지 않고 깔끔하게 고정되어야 했습니다. 고객은 또한 포장의 금색 인쇄와 어울리는 마감을 원했습니다.

우리는 천연 래커 처리된 황동 중공 리벳(3.0mm 생크, 5.5mm 둥근 헤드, 4.0mm 배럴 길이)을 공급했습니다. 최소한의 힘으로 벌어진 중공 디자인으로 얇은 양철판에 왜곡이 없습니다. 래커 처리된 마감 처리로 변색을 방지하고 포장 디자인과 잘 어울렸습니다. 고객은 500개의 상자(2,000개의 리벳)를 테스트했습니다. 10,000회의 개방-폐쇄 주기 후에는 오류가 발생하지 않습니다. 그들은 이제 우리의 중공 리벳을 매년 200,000개 일괄 주문합니다.

중공 리벳을 제조하는 방법 – 두 가지 경로

경로 1: 튜브 절단 + 방향

1. 튜브 재고 조달 – 승인된 공장에서 인증된 C2680 황동 튜브. 각 배치에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다.

2. 입고 재료 검사 - 튜브 스톡의 외부 직경(±0.02mm), 벽 두께 및 재료 구성을 확인합니다.

3. 튜브 절단 – 튜브를 정확한 블랭크 길이로 절단합니다.

4. 헤딩 – 절단된 튜브 블랭크를 헤딩 프레스에 넣습니다. 카바이드 다이는 한쪽 끝에 헤드를 형성합니다.

5. 트리밍 - 머리 가장자리 주변의 플래시가 제거됩니다.

6. 텀블링 – 미세 버가 제거됩니다.

7. 도금 또는 래커링 - 지정된 대로 적용됩니다.

8. 최종 검사 – 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다.

경로 2: 시트에서 딥 드로잉

1. 시트 재고 조달 – 승인된 공장에서 인증된 C2680 황동 시트.

2. 입고 재료 검사 – 시트 스톡의 두께와 재료 구성을 확인합니다.

3. 프로그레시브 딥 드로잉 – 시트는 멀티 스테이션 프로그레시브 다이가 있는 트랜스퍼 프레스로 공급됩니다. 단일 연속 시퀀스에서 다이는 디스크를 비우고 컵으로 끌어당겨 최종 배럴 길이까지 깊게 한 다음 바닥을 뚫어 중공 구멍을 만듭니다.

4. 플랜지 – 플랜지는 평평하고 평행하게 만들어집니다.

5. 텀블링 – 미세 버가 제거됩니다.

6. 도금 또는 래커링 – 지정된 대로 적용됩니다.

7. 최종 검사 – 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다.

샘플 리드타임: 표준 5~7일; 맞춤형 툴링: 15~20일.

우리의 품질 관리 프로세스

우리는 입고되는 자재부터 완제품까지 모든 황동 중공 리벳 배치에 대해 계층화된 검사 시스템을 따릅니다.

입고 자재 검사 – 치수 및 자재 구성을 확인하기 위해 튜브 또는 시트 스톡을 검사합니다. 분광계는 C2680 황동 등급을 확인합니다. 사양을 벗어난 모든 재료는 거부됩니다.

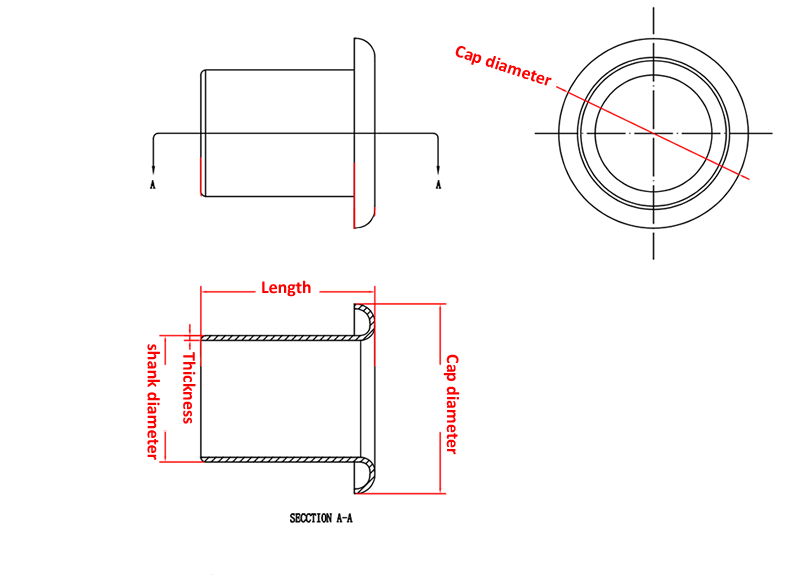

설정 및 최초 검사 – 툴링이 설치되면 처음 10개 리벳의 표면 결함을 확대하여 검사합니다. 내부 직경, 외부 플랜지, 배럴 길이, 플랜지 두께 등 모든 치수는 광학 비교기로 측정됩니다. 모든 치수가 도면과 일치하지 않으면 배치를 진행할 수 없습니다.

공정 내 모니터링 – 대량 생산 중에 작업자는 500개마다 5개의 리벳을 당깁니다. 중요한 치수는 디지털 캘리퍼스로 확인됩니다. 허용 오차를 벗어나는 드리프트는 즉시 프레스 중지 및 툴링 조정을 유발합니다.

클린치 검증 – 2,000개 부품마다 실제 재료 샘플에 3개의 리벳을 설정합니다. 롤링 클린치는 대칭성, 견고성, 균열 없는 형성 여부를 검사합니다.

도금/래커 확인 – XRF로 두께 확인(해당되는 경우).

최종 출고 검사 – 모든 리벳은 고속 카메라가 장착된 광학 선별 기계를 통과합니다. 거부된 항목은 자동으로 배출됩니다. 정렬 후 무작위 AQL 샘플(레벨 II, 1.0)이 수동으로 확인됩니다.

모든 검사 기록은 5년 동안 보관되며 모든 배송물에 포함됩니다.

고객의 의견 – 실제 피드백

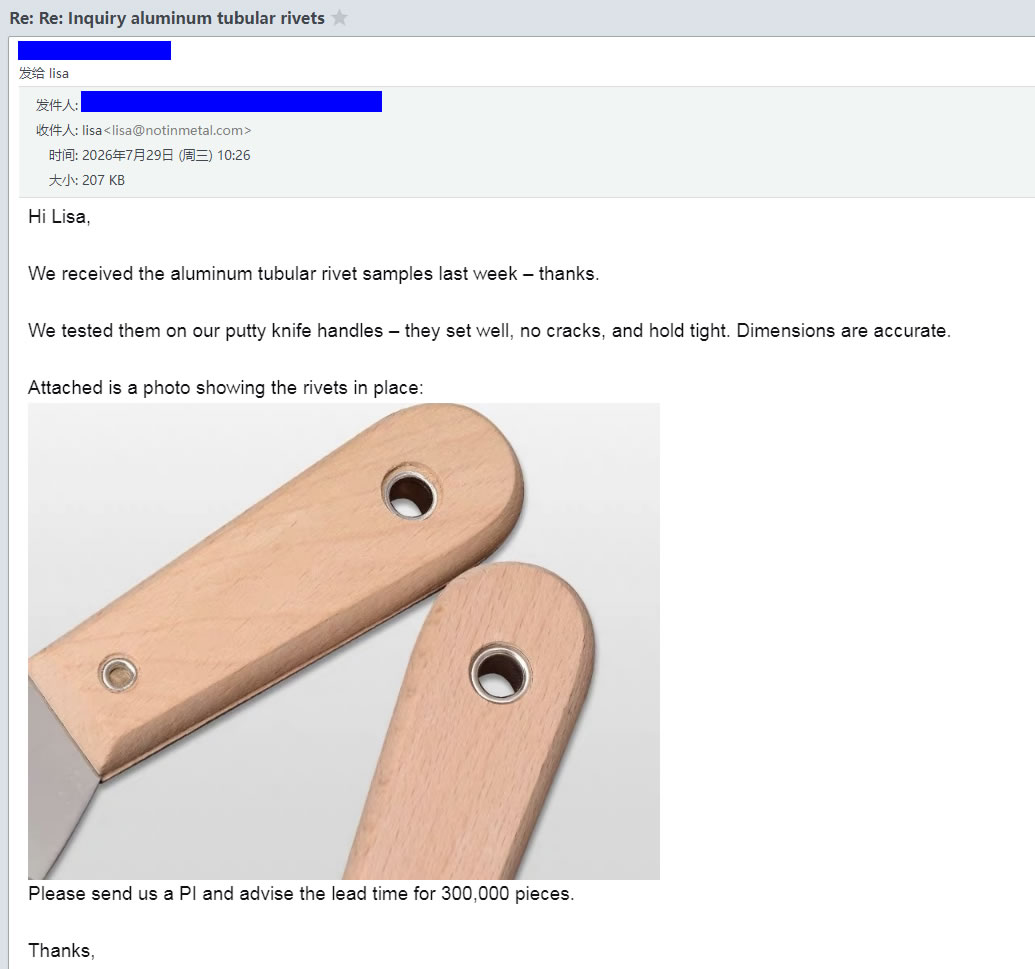

우리는 고객이 우리를 대변하도록 합니다. 위 이미지는 포장 회사부터 가죽 제품 제조업체, 전기 장비 제조업체에 이르기까지 황동 중공 리벳을 사용한 제조업체의 실제 피드백을 보여줍니다.

우리는 모든 배치에 대해 완전한 추적성과 품질 문서를 ​​유지합니다.

재료 인증서 - 원래 코일까지 추적 가능한 밀 테스트 인증서

치수 검사 보고서 - 모든 배치의 실제 측정값

도금/래커 검증 - 문서화된 두께 및 품질

적합성 인증서 - 서명됨, 일괄 추적 가능

우리가 자주 대답하는 세 가지 질문

Q: "튜브 절단과 딥 드로잉 중 어떤 제조 공정을 선택해야 합니까?"

A: 선택은 귀하의 애플리케이션에 따라 다릅니다. 튜브 절단 + 헤딩은 더 큰 직경, 더 두꺼운 벽, 더 빠른 툴링 리드 타임에 이상적입니다. 시트의 딥 드로잉은 벽이 더 얇고 공차가 더 엄격하며 보어가 이음새가 없는 요구 사항에 더 적합합니다. 확실하지 않은 경우 도면을 보내주십시오. 귀하의 신청서를 검토하고 최적의 방법을 추천해 드립니다. 무료입니다. 위의 주석판 포장 케이스의 경우 고객이 얇은 벽과 깨끗하고 이음매 없는 보어를 원했기 때문에 딥 드로잉이 사용되었습니다.

Q: "황동 중공 리벳과 황동 관형 리벳의 차이점은 무엇입니까?"

A: 구별이 혼란스러울 수 있습니다. 일반적으로 황동 중공 리벳은 판금으로 딥 드로잉되어 내부 보어가 매끄럽고 이음새가 없는 일체형 구조입니다. 황동 관형 리벳은 튜브 스톡에서 절단되어 헤드 처리됩니다. 이음새가 있을 수 있으며(튜브를 용접한 경우) 더 견고한 느낌을 줍니다. 그러나 일부 제조업체에서는 이 용어를 같은 의미로 사용합니다. Nuote Metals에서는 중공 리벳을 시트에서 딥 드로잉한 것으로 정의하고 관형 리벳을 튜브 스톡에서 절단한 것으로 정의합니다. 둘 다 사용할 수 있습니다. 귀하의 용도를 알려주시면 적합한 제품을 추천해 드리겠습니다.

Q: "황동 중공 리벳의 올바른 배럴 길이를 어떻게 선택합니까?"

A: 총 재료 스택 두께보다 약 1.0-1.5mm 더 긴 배럴 길이를 선택하십시오. 예를 들어, 2.5mm 두께의 양철을 보강하는 경우 배럴 길이는 3.5~4.0mm를 선택합니다. 이 추가 길이는 배럴이 바깥쪽으로 굴러가며 안전한 클린치를 형성할 수 있는 충분한 재료를 제공합니다. 너무 짧으면 클린치가 약해집니다. 너무 길면 배럴이 구겨질 수 있습니다. 재료 스택 두께를 보내주시면 정확한 길이를 추천해 드립니다.
