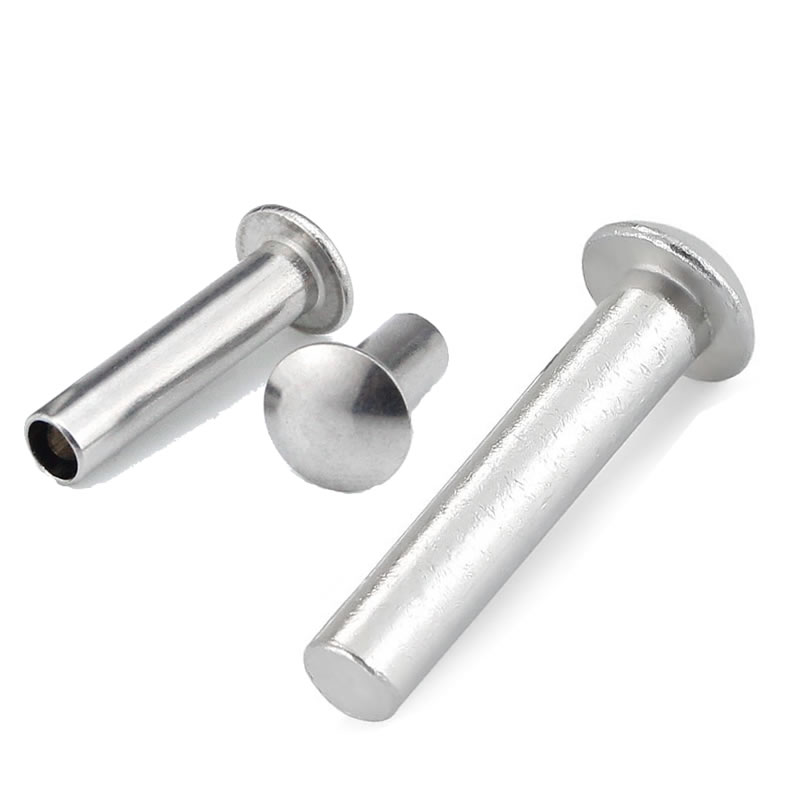

알루미늄 팬 헤드 리벳 – 무게가 없는 넓은 접촉 면적

얇은 알루미늄 패널은 HVAC 덕트, 전자 인클로저, 자동차 내부 트림, 간판 등 어디에나 있습니다. 가볍고, 부식에 강하고, 형성이 쉽기 때문에 선택됩니다. 그러나 고정 문제도 있습니다. 재질이 부드럽고 좁은 리벳 헤드가 하중을 받으면 움푹 들어가거나 당겨질 수 있습니다.

Nuote Metals의 알루미늄 팬 헤드 리벳은 더 넓은 알루미늄 영역에 조임력을 분산시키는 넓고 낮은 프로파일 헤드로 이 문제를 해결합니다. 그 결과 패널 변형 없이 조인트가 단단하게 유지되며 리벳이 알루미늄이므로 불필요한 무게를 추가하거나 갈바닉 불일치가 발생하는 것을 방지할 수 있습니다.

이것은 범용 리벳이 아닙니다. 경량, 박형 알루미늄 조립용 패스너 형태입니다.

알루미늄 관련 문제 - 얇은 시트, 부드러운 소재

알루미늄은 항복 강도가 낮기 때문에 집중 하중에서 변형되기 쉽습니다. 표준 둥근 머리는 돔 바로 아래에 힘을 집중시킵니다. 플랫 헤드는 베어링 면적이 더 작으므로 동일한 힘이 구멍 가장자리에 더 높은 압력을 생성합니다. 둘 다 1mm 알루미늄 패널을 딤플할 수 있습니다.

팬 헤드는 분포를 변경합니다. 1mm 알루미늄 시트의 4mm 리벳의 경우 팬 헤드는 동일한 생크 직경의 플랫 헤드보다 약 60% 더 많은 표면적과 접촉합니다. 추가 접촉 영역은 더 넓은 알루미늄 링에 조임력을 분산시켜 구멍 가장자리의 응력을 줄입니다. 많은 경우 별도의 세탁기가 필요하지 않습니다.

기술 사양 - 알루미늄 팬 헤드 리벳

DIN 603 및 ISO 1051 치수에 따라 제조되었습니다. 얇은 게이지 응용 분야에 사용할 수 있는 맞춤형 헤드 직경.

얇은 알루미늄 조립품용 합금:

5052:내식성 및 성형성이 가장 우수합니다. 야외 및 해양에 이상적입니다.

6061-T6:최고 강도(310MPa). 구조용 브래킷 및 자동차에 가장 적합합니다.

1100:가장 연성이 있습니다. 전자제품 및 방열판에 가장 적합합니다.

팬 헤드가 알루미늄을 위한 유일한 올바른 선택일 때

이것은 일반적인 헤드 비교가 아닙니다. 이는 알루미늄의 부드러움과 경량 특성이 특징입니다.

다음과 같은 경우 팬 헤드를 선택하십시오.

• 알루미늄 시트의 두께는 2mm 미만입니다.– 넓은 헤드는 별도의 와셔 없이도 딤플을 방지합니다.

• 조인트에는 로우 프로파일이 필요합니다.– 팬 헤드는 둥근 헤드보다 낮게 위치하여 밀도가 높은 어셈블리에서 걸림을 방지합니다.

• 어셈블리는 무게에 민감합니다.– 알루미늄 팬 헤드 리벳은 강철 등가물보다 무게가 65% 가볍습니다.

• 관절에 적당한 진동이 발생합니다.– 팬 헤드는 플랫 헤드보다 더 나은 저항력을 제공하지만 라운드 헤드는 극한의 진동에 더 우수합니다.

다음과 같은 경우 플랫 헤드를 선택하십시오.표면은 거의 평평해야 하며 알루미늄은 넓은 베어링 링 없이도 변형을 견딜 수 있을 만큼 충분히 두껍습니다(≥2mm).

다음과 같은 경우에 둥근 머리를 선택하십시오:조인트는 지속적인 진동이나 충격에 직면하므로 더 높은 돔이 허용됩니다.

고체 대 반관형 - 얇은 알루미늄 패널용

얇은 알루미늄의 경우 헤드 모양만큼 세팅력이 중요합니다. 반관형 팬 헤드 리벳은 솔리드보다 50~60% 적은 힘을 필요로 하여 설치 중 시트 변형 위험을 직접적으로 줄여줍니다.

반관형1.5mm 이하의 알루미늄 시트, 섬세한 전자 인클로저 및 대용량 자동화 라인에 더 나은 선택입니다. 압연 팁은 알루미늄을 압축하지 않고 부드럽게 고정됩니다.

단단한두꺼운 알루미늄 판(≥2mm), 하중 지지 조인트 또는 최대 전단 강도가 필요한 곳에 선호됩니다.

Nuote Metals는 동일한 팬 헤드 형상으로 두 가지 구성을 모두 제공할 수 있습니다. 대부분의 얇은 알루미늄 응용 분야에는 반관형을 권장합니다.

Nuote Metals가 얇은 알루미늄 어셈블리를 지원하는 방법

팬 헤드 알루미늄 리벳은 헤드 형성 중 균열 또는 설치 중 딤플이라는 두 가지 이유로 실패합니다. 주문이 배송되기 전에 두 가지 모두를 해결해 드립니다.

알루미늄 흐름을 위해 설계된 툴링:

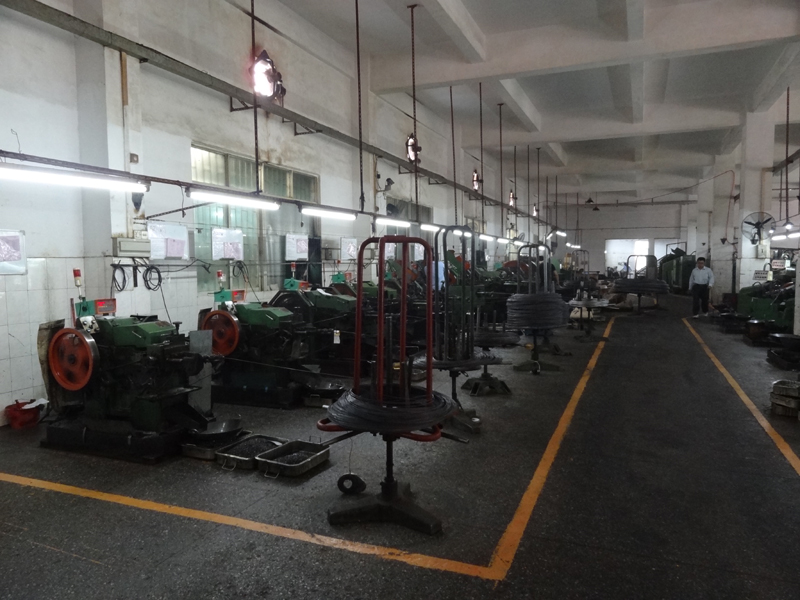

팬 헤드에는 넓고 얕은 돔이 있습니다. 알루미늄의 경우, 필렛 반경이 너무 날카로운 경우 헤드-생크 접합부에서 해당 형상이 균열이 발생하기 쉽습니다. 당사의 다이는 0.5×d의 최소 반경을 사용하며 미세 스크래치를 제거하기 위해 연마됩니다. 또한 우리는 알루미늄이 한 번에 강제로 흐르게 하는 대신 점진적으로 흐르도록 하기 위해 다단계 성형(3~4스트로크)을 실행합니다.

얇은 시트의 생산 전 샘플링:

귀하의 알루미늄 두께와 예상되는 설정 방법을 보내주십시오. 우리는 작은 배치를 생산하여 표준 쿠폰이 아닌 실제 시트 재료에 테스트합니다. 권장 힘, 앤빌 유형, 설치된 헤드 사진이 포함된 설정 보고서를 받게 됩니다. 이는 귀하의 라인에서 시행착오를 없애줍니다.

10x 광학 검사:

모든 배치는 헤드 직경, 높이 및 동심도를 확인합니다. 광택이 나는 알루미늄 표면에서 헤드 높이의 0.05mm 변화가 보입니다. 우리는 그것이 사용자에게 도달하기 전에 거부합니다.

추적성:

모든 배송에는 ASTM B316 재료 인증서가 함께 제공됩니다. 우리는 검사 데이터를 공개적으로 공유합니다. 팬 헤드 성능은 육안으로 볼 수 없는 형상에 따라 달라지기 때문입니다.

이러한 애플리케이션 수준 지원이 HVAC, 전자 제품 및 자동차 인테리어 고객이 알루미늄 팬 헤드 리벳을 위해 Nuote Metals를 선택하는 이유입니다.

알루미늄 팬 헤드 리벳에 대해 자주 묻는 질문

Q1: 알루미늄 팬 헤드 리벳을 탄소 섬유 또는 복합 패널과 함께 사용할 수 있습니까?

A: 그렇습니다. 하지만 중요한 예방 조치가 필요합니다. 탄소 섬유는 알루미늄에 대해 음극입니다. 즉, 습기가 접합부를 연결하면 갈바닉 부식이 알루미늄을 공격합니다. 건조한 실내 적용의 경우 일반적으로 직접 접촉이 허용됩니다. 실외 또는 습한 환경의 경우 유리 섬유 또는 나일론 절연 층을 사용하여 탄소 섬유에서 알루미늄 리벳을 절연하거나 리벳에 크롬산염 변환 코팅(Alodine)을 선택해야 합니다. 넓은 팬 헤드가 실제로 도움이 됩니다. 조임력을 더 넓은 영역에 분산시켜 복합 패널이 부서지거나 박리되는 위험을 줄여줍니다. Nuote Metals는 크롬산염 마감 알루미늄 팬 헤드 리벳을 공급할 수 있으며 복합재 어셈블리의 절연 방법에 대해 조언할 수 있습니다.

Q2: 알루미늄 리벳의 양극 산화 마감과 크롬산염 변환 마감의 차이점은 무엇입니까?

A: 둘 다 부식 방지 마감재이지만 용도가 다릅니다. 아노다이징은 실외 내후성 및 장식 색상에 탁월한 두꺼운 산화물 층(5~25μm)을 생성합니다. 그러나 양극 처리된 알루미늄은 전기적으로 절연되어 있으므로 전도성이 없습니다. 크로메이트 변환 코팅(알로다인)은 훨씬 더 얇고(0.5~3μm) 전기 전도성을 유지하므로 접지 및 전기 연결에 선호되는 마감재입니다. 외관과 내후성이 중요한 HVAC 또는 건축 응용 분야의 경우 양극 산화 처리를 선택하십시오. 전자 장치 또는 전기 접지의 경우 크롬산염을 선택하십시오. Nuote Metals는 두 가지 마감재를 모두 제공하며 귀하의 응용 분야에 따라 조언을 드릴 수 있습니다.

Q3: 시간이 지남에 따라 알루미늄 팬 헤드 리벳이 풀리는 것을 방지하려면 어떻게 해야 합니까?

A: 알루미늄 조인트의 풀림은 진동과 열 순환이라는 두 가지 원인으로 인해 발생합니다. 조인트 수명을 최대화하려면: (1) 더 나은 진동 저항을 위해 반관형보다 솔리드를 선택합니다. (2) 알루미늄 생크가 구멍을 완전히 채울 수 있도록 올바른 구멍 크기(d + 0.05mm ~ d + 0.1mm)를 유지합니다. (3) 적절한 샵 헤드 형성을 보장하기 위해 헤드 직경과 일치하거나 초과하는 평평한 앤빌을 사용하십시오. (4) 극심한 진동의 경우 나사 고정 접착제를 추가하거나 더 높은 풀아웃 저항을 제공하는 둥근 머리 알루미늄 리벳으로 전환하는 것을 고려하십시오. Nuote Metals는 특정 알루미늄 두께와 접합 설계에 대한 설정 사양과 모루 권장 사항을 제공할 수 있습니다.

Nuote Metals – 내구성이 뛰어난 엔지니어링 패스너.
