3mm 황동 구멍

소형 정밀도와 기계적 강도 사이의 균형이 필요한 응용 분야의 경우 3mm 황동 구멍이 가장 적합합니다. 3mm 내부 직경은 최대 2.5mm의 코드, 끈 및 와이어를 수용하는 동시에 꽉 조이는 디자인에 깔끔하게 맞는 컴팩트한 외부 플랜지를 유지합니다. 의료기기 하우징부터 프리미엄 가죽 시계줄까지,3mm 황동 구멍수천 건의 설치에 걸쳐 일관된 성능을 제공합니다.

누테메탈스고속 냉간압조 및 2차 마감을 사용하여 C26000 카트리지 황동으로 3mm 황동 구멍을 제조합니다. 당사의 생산 기록에 따르면 지난 5년 동안만 5천만 개가 넘는 3mm 황동 구멍이 출하되었으며 현장 반품률은 0.02% 미만입니다. 이 가이드는 엔지니어와 조달 전문가가 기대하는 기술적 깊이, 실제 사례 참조, 투명한 품질 데이터를 제공합니다.

누테메탈스3mm 황동 구멍의 실제 응용

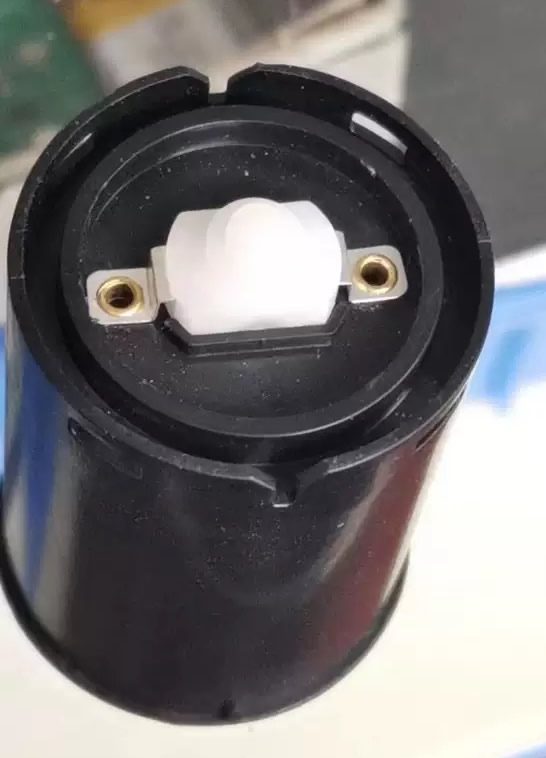

사례 1 – 램프 홀더(페놀 베이스, 전선 통과용 황동 구멍)

한 조명 기구 제조업체는 램프 홀더 내부의 전선을 위한 안정적이고 내열성 관통 장치가 필요했습니다. 홀더 본체는 페놀릭으로 성형되었으며, 노출된 와이어 구멍은 반복적인 조립과 열 순환으로 인해 시간이 지남에 따라 닳고 갈라지는 경향이 있었습니다. 그들은 전기 단자에 일관된 접촉 표면을 제공하는 매끄럽고 내구성 있는 보강재를 원했습니다.

우리는 황동 구멍(내경 3mm, 외부 플랜지 5.5mm, 배럴 길이 4mm, 니켈 도금)을 제공했습니다. 작은 구멍을 와이어 구멍에 밀어넣어 와이어 절연을 보호하는 버가 없고 둥근 표면을 만들었습니다. 니켈 도금은 안정적인 납땜과 낮은 접촉 저항을 보장합니다. 5,000번의 삽입 및 제거 주기와 120°C에서 1,000시간의 열 노화 후에 작은 구멍이 느슨해지거나 산화되는 현상이 나타나지 않았습니다. 이제 고객은 전체 램프 홀더 제품 라인에서 당사의 작은 구멍을 사용하고 있습니다.

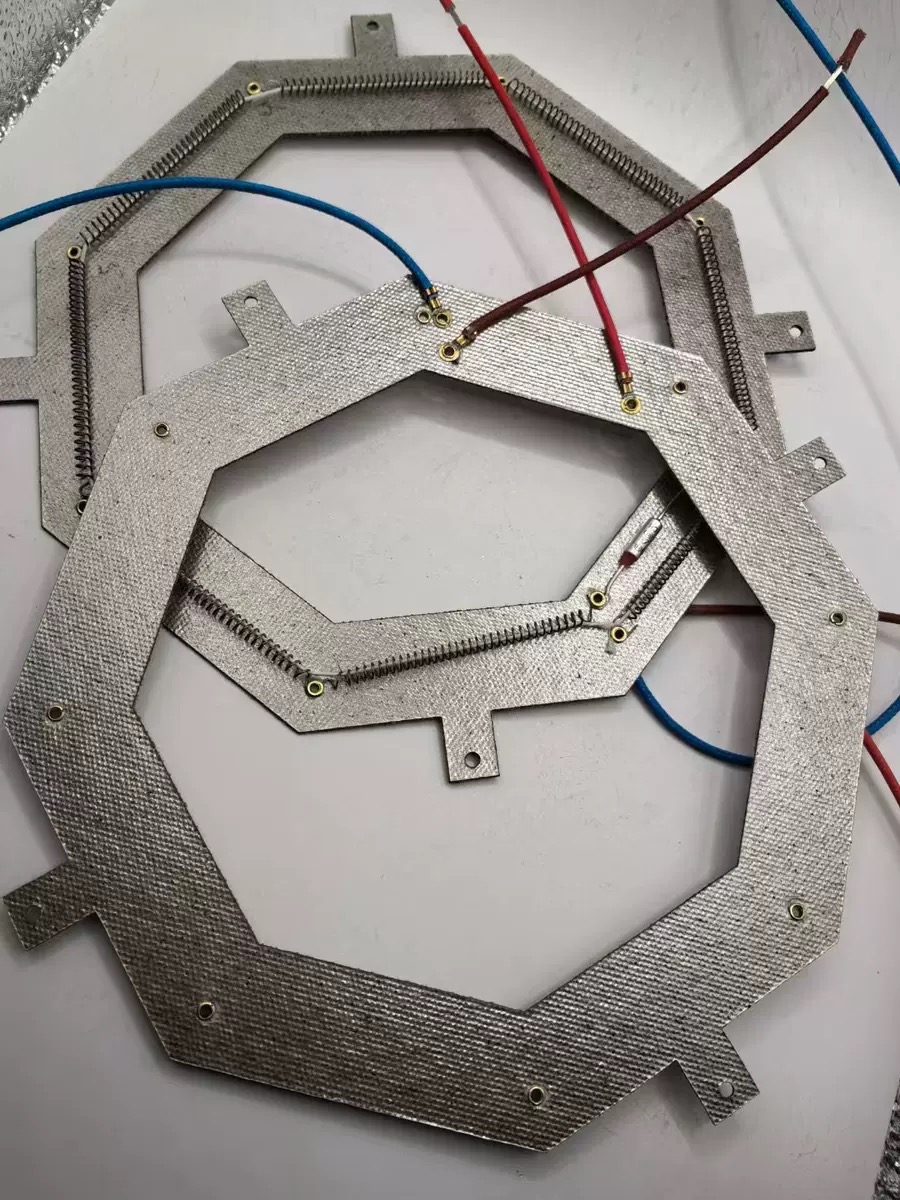

사례 2 – 운모 시트 히터 요소(운모 절연체, 리벳/스페이서 역할을 하는 황동 구멍)

전기 발열체 제조업체는 금속 프레임에서 저항선을 절연하기 위해 얇은 운모 시트를 사용했습니다. 부서지기 쉬운 운모가 깨지지 않는 작은 내열성 패스너가 필요했습니다. 기존 리벳은 응력 지점을 만들어 조립 중에 운모 파손을 일으켰습니다. 고객은 또한 운모 층 사이에 정확한 1.5mm 스탠드오프를 요구했습니다.

황동 구멍(내경 3mm, 외부 플랜지 6mm, 배럴 길이 1.5mm, 천연 래커 처리)을 권장합니다. 작은 구멍은 두 개의 운모 시트에 미리 천공된 구멍을 통해 설치되어 리벳과 스페이서 역할을 합니다. 부드러운 황동 통은 운모가 깨지지 않고 부드럽게 굴러갔습니다. 1.5mm 배럴 길이는 정확한 간격을 일관되게 유지했습니다. 3mm 황동 구멍은 느슨해짐이나 산화 없이 실온에서 300°C까지 10,000회의 열 주기를 견뎌냈습니다. 이후 발열체 제조업체는 모든 운모 기반 히터의 표준 조립 부품으로 구멍을 채택했습니다.

누테메탈스3mm 황동 구멍의 기술 매개변수

모두3mm 황동 구멍냉간 성형성과 내식성이 뛰어난 C26800(구리 65%, 아연 35%) 카트리지 황동으로 생산됩니다.

자재 인증서 데이터

누테메탈스원래 코일까지 추적 가능한 3mm 황동 구멍의 모든 배치에 대해 밀 테스트 인증서(MTC)를 제공합니다.

치수 사양

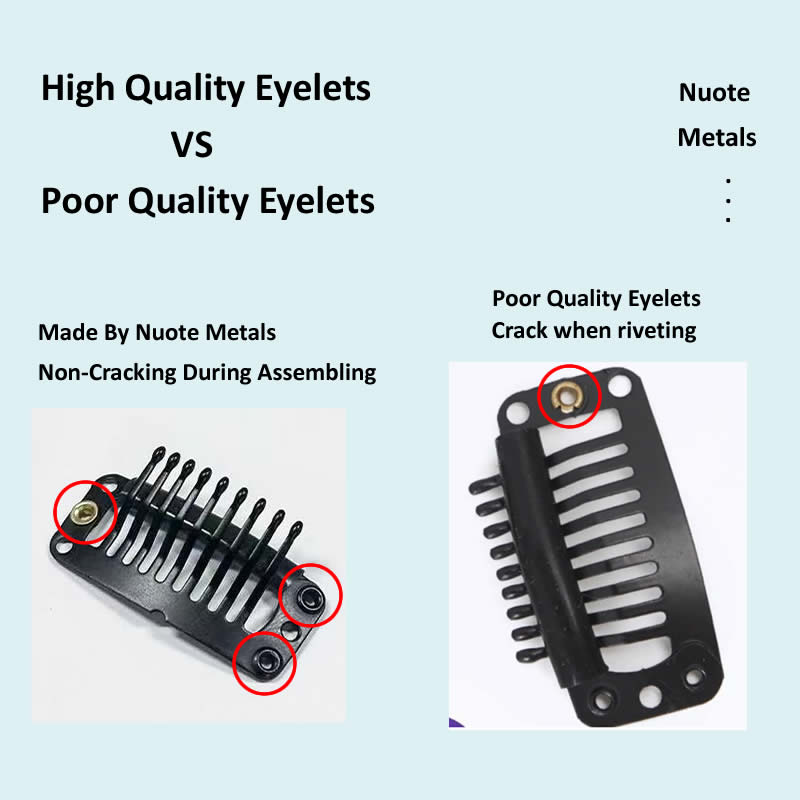

고품질 작은 구멍 VS 불량한 구멍

사용 가능한 구성

누테메탈스제안3mm 황동 구멍세 가지 표준 구성:

3mm 황동 구멍용 표면 마감

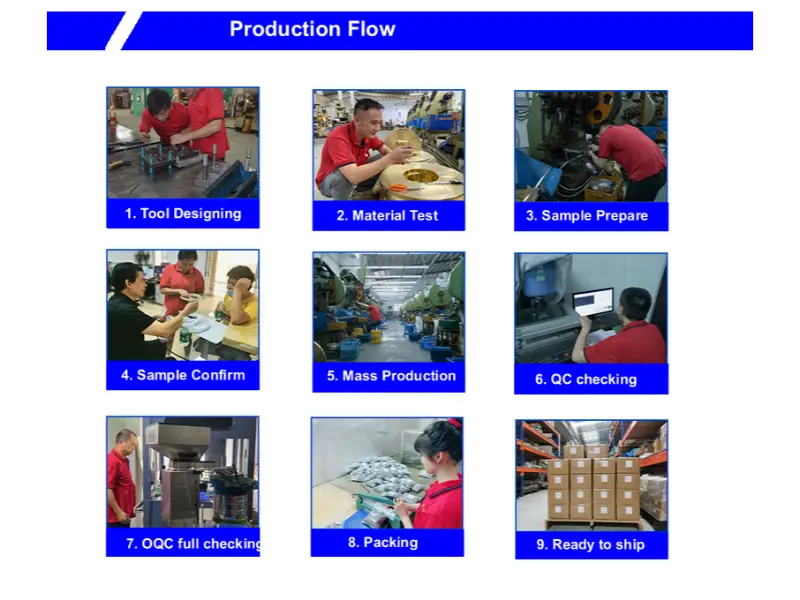

생산 공정 – Nuote Metals가 황동 구멍을 만드는 방법

제조의 투명성은 신뢰를 구축합니다. 우리의 정확한 프로세스는 다음과 같습니다.작은 구멍:

단계별 생산

누테메탈스제품3mm 황동 구멍C26000 황동 시트의 프로그레시브 딥 드로잉을 사용합니다. 이 공정은 탁월한 벽 두께 균일성을 제공하고 이음새 결함의 위험을 제거합니다.

1. 시트 공급 – 황동 시트는 코일에서 프로그레시브 트랜스퍼 프레스로 공급됩니다.
2. 블랭크 피어싱 – 첫 번째 스테이션은 시트에서 원형 블랭크를 절단합니다(3mm ID 구멍의 경우 직경 약 8mm).
3. 첫 번째 그리기 – 펀치가 블랭크를 다이에 밀어 넣어 얕은 컵을 형성합니다(직경 감소, 벽 높이 증가).
4. 두 번째 드로우 – 더 작은 펀치로 컵을 더 깊은 치수로 다시 그려 필요한 배럴 길이를 얻습니다.
5. 세 번째 그리기(하단 피어싱) - 컵 바닥을 뚫어 3mm 관통 구멍을 만듭니다.
6. 플랜지 성형 - 평평한 도구를 사용하여 컵 테두리를 완성된 플랜지 모양으로 편평하게 만듭니다.
7. 트리밍 – 플랜지의 외부 가장자리가 최종 직경(5.50–6.00mm)으로 트리밍됩니다.
8. 디버링 및 청소 – 텀블링으로 미세 버를 제거합니다. 초음파 세척으로 드로잉 윤활제를 제거합니다.
9. 어닐링(필요에 따라) - 다단계 인발의 경우 연성을 복원하기 위해 단계 간에 부품을 어닐링할 수 있습니다.
10. 도금 또는 래커링 – 사내 또는 인증 파트너에 의해 적용됩니다.
11. 광학 선별 – 내경/외경, 플랜지 동심도, 높이를 100% 검사합니다.

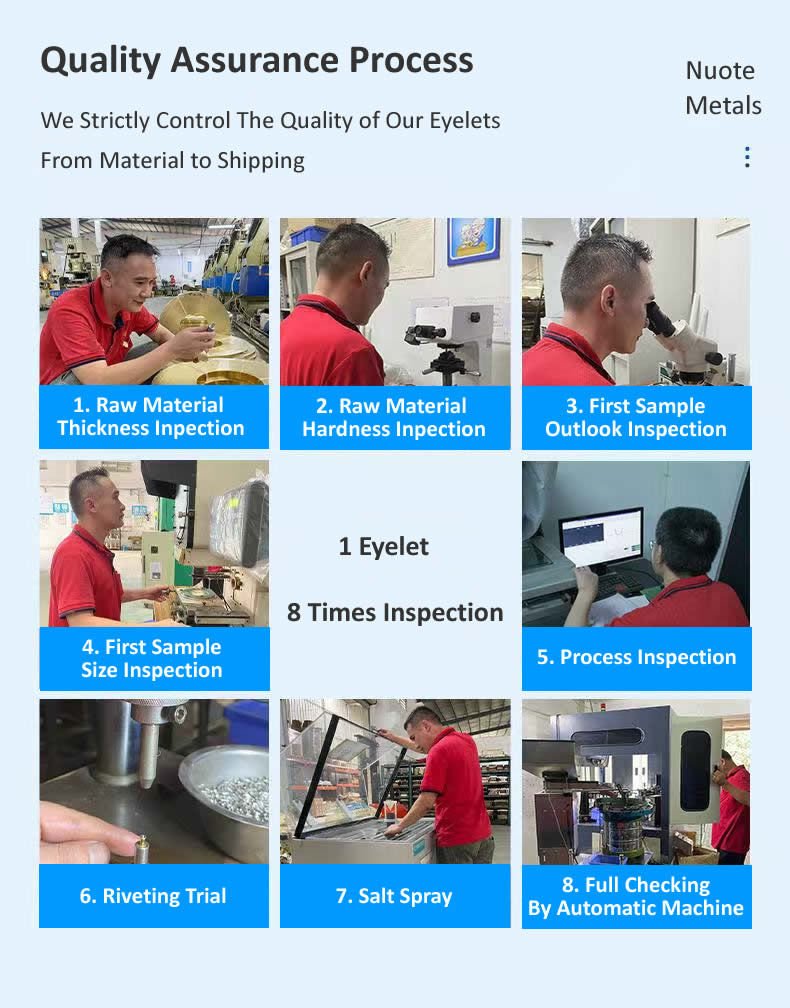

품질 관리 포인트

인증 및 규정 준수 - 신뢰 증명

누테메탈스당사에 적용되는 활성 인증을 유지합니다.3mm 황동 구멍:

누테메탈스는 모든 배송에 대해 규정 준수 패키지를 제공합니다.3mm 황동 구멍, MTC, RoHS 테스트 보고서(매년 업데이트) 및 서명된 적합성 인증서를 포함합니다.

투명한 가격 및 정책

누테메탈스는 3mm 황동 구멍에 대한 솔직하고 정직한 정책을 믿습니다.

샘플 정책 – 모든 표준 크기에 대해 20개 무료 제공(고객이 배송비 지불)

최소 주문 수량 – 재고 마감재의 경우 5,000개; 맞춤형 마감의 경우 20,000

리드 타임 – 재고가 있는 경우 영업일 기준 3~5일, 맞춤형 마감의 경우 15~20일

툴링 비용 – 표준 크기에는 없음; 맞춤형 배럴 길이 또는 플랜지에는 $200~$500의 일회성 수수료가 부과됩니다.

반품 정책 – 결함이 있는 부품은 무료로 교체됩니다. 30일 이내에 다른 이유로 인한 반품 허용(고객이 반품 배송비 지불)

분석 증명서 - 모든 주문에 무료로 포함됩니다(치수, 재료, 마감 두께).

3mm 황동 구멍에 대해 자주 묻는 질문

아래는 실제 질문입니다.누테메탈스고객이 특정 데이터로 답변했습니다.

Q1: 2mm 두께의 베지터블 태닝 가죽에 3mm 황동 구멍을 장착했을 때 인발 강도는 얼마나 됩니까? 디자인 검증을 위해 번호가 필요합니다.

A: Nuote Metals는 다음에 대해 풀아웃 테스트를 수행했습니다.3mm 황동 구멍(표준 플랜지, 배럴 길이 4.0mm)을 2.0mm 두께의 베지터블 태닝 가죽(밀도 약 0.9g/cm3)에 세팅합니다. 50mm/분 당김 속도의 만능 시험기를 사용하여 평균 최대 인발력은 20개 구멍 샘플에 대해 38.2kg(84lbs)이었고 표준 편차는 2.1kg이었습니다. 최소 기록값은 34.5kg이었습니다. 안전계수 목적을 위해 정적 하중에 대해 30kg(66lbs)으로 설계하는 것이 좋습니다. 동적 또는 주기적 하중(예: 시계줄 끈)의 경우 피로 한계는 정적 강도의 약 60%(설계 하중은 18kg)입니다. 가죽이 더 부드럽거나 얇은 경우 맞춤형 배럴 길이 최적화 서비스를 요청하세요.

Q2: Nuote Metals는 3mm 황동 구멍의 내경이 수백만 개의 부품에 걸쳐 일관되게 유지되도록 어떻게 보장합니까? 귀하의 공정 능력(Cpk)은 무엇입니까?

A: 코드와 레이스 핏을 위해서는 3.00mm ±0.05mm 내경을 유지하는 것이 중요합니다.누테메탈스50,000 스트로크마다 레이저로 측정되는 카바이드 피어싱 펀치를 사용합니다. 펀치는 마모가 0.01mm를 초과하면 교체됩니다. 우리는 프레스 출구에서 Keyence 레이저 마이크로미터를 사용하여 ID를 모니터링하고 1,000스트로크마다 부품 1개를 샘플링합니다. 지난 12개월간 생산(3mm 황동 구멍 약 800만 개) 동안 당사의 내경 공정 능력 지수(Cpk)는 평균 1.33이었고 범위는 1.21~1.47이었습니다. 이는 프로세스가 통계적으로 가능하다는 것을 의미합니다(Cpk >1.33은 자동차 표준에 따라 "만족스러운" 것으로 간주됩니다). 당사는 모든 생산 배치에 대해 요청 시 Cpk 보고서를 제공합니다.

Q3: 3mm 황동 구멍에 니켈이 포함되어 있습니까? 피부 접촉 용도(시계줄, 벨트 구멍)에는 무니켈이 필요합니다.

A: 당사의 천연 황동(래커칠) 및 앤티크 황동 마감재에는 니켈이 포함되어 있지 않습니다. 베이스 C26000 황동에는 미량 니켈(일반적으로 불순물로 <0.1%)이 포함되어 있지만 이는 EU 니켈 지침 방출 제한인 0.5μg/cm²/주보다 낮습니다. 그러나 니켈 도금된 3mm 황동 구멍은 분명히 표면에 니켈이 포함되어 있어 장기간 피부 접촉에 적합하지 않습니다. 인증된 무니켈이 필요한 고객을 위해 Nuote Metals는 황동 표면을 캡슐화하는 특수 래커가 포함된 의료용 버전의 3mm 황동 구멍을 제공합니다. 이 버전은 EN 1811:2011 니켈 방출 테스트를 통과했습니다(결과 <0.1 µg/cm²/주). 주문 시 "무니켈 의료 등급"이라고 명시하십시오. 최소 주문 수량은 10,000개입니다.

Q4: 3mm 황동 구멍의 유통기한은 얼마나 됩니까? 사용 전 변색을 방지하려면 어떻게 보관해야 하나요?

A: 래커칠3mm 황동 구멍(천연 또는 골동품) 15~25°C, 습도 <60%에서 원래 밀봉된 백에 보관할 경우 실제 유효 기간은 2년입니다. 래커는 산화를 방지합니다. 2년이 지나면 래커가 부서지기 쉬울 수 있지만 작은 구멍은 기능을 유지합니다. 래커를 칠하지 않은 천연 황동은 습한 공기 속에서 몇 주 내에 변색됩니다. 이는 외관상의 문제이며 강도에는 영향을 미치지 않습니다. 래커 처리되지 않은 3mm 황동 구멍을 장기간(6개월 이상) 보관하려면 건조제가 포함된 진공 밀봉 백을 권장합니다. Nuote Metals는 개당 $0.001(MOQ 100,000)의 추가 비용으로 질소 플러시 포장을 제공합니다. 니켈 도금된 3mm 황동 구멍은 정상적인 조건에서 본질적으로 무기한 보관 수명을 갖습니다.

누테메탈스가 3mm 황동 구멍에 적합한 파트너인 이유

10년 이상의 황동 아일렛 제조 경험

현재까지 5천만개 이상의 3mm 황동 아일렛 생산

중요한 치수에 대한 100% 광학 정렬

인장, 경도 및 염수 분무 테스트를 위한 사내 실험실

무료 샘플 프로그램 – 커밋하기 전에 평가

투명한 문서 – MTC, CoC, RoHS 및 Cpk 보고서

글로벌 배송 – 공장에서 집까지 5~15일 소요

연락하다누테메탈스지금 바로 3mm 황동 구멍 샘플 팩을 요청하거나 규제 파일에 대한 규정 준수 패키지를 받으십시오.
