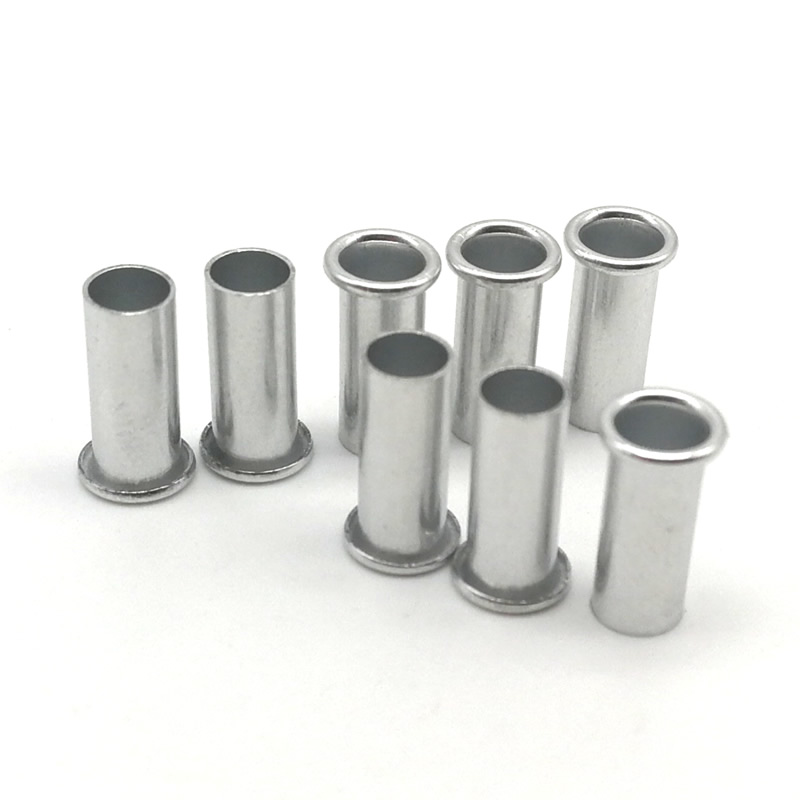

알루미늄 관형 리벳이 무게에 민감하고 부식되기 쉬운 조립품에서 입지를 굳히는 이유는 무엇입니까?

반관형 알루미늄 위의 완전 관형 케이스

대부분의 구매자는 기본적으로반관형 리벳강도와 고정력의 균형을 제공하기 때문입니다. 그러나 전체 관형 알루미늄 리벳이 타협이 아닌 더 나은 엔지니어링 선택인 특정 응용 분야가 있습니다.

풀 튜블러가 승리할 때

절충안은 힘입니다. 전체관형 알루미늄 리벳반관형 리벳의 전단강도는 80~90%인데 비해 솔리드 리벳의 전단강도는 60~70%입니다. 구조적 접합의 경우 이러한 차이가 중요합니다. 다른 모든 것에는 그렇지 않습니다.

알루미늄 관형 대 강철 관형 - 무게 및 부식 비교

알루미늄 관형 리벳은 많은 응용 분야에서 강철 관형 리벳과 직접적으로 경쟁합니다. 일반적으로 결정은 무게와 힘에 따라 결정됩니다.

100만 개의 리벳을 사용하는 조립의 경우 강철에서 알루미늄 관형 리벳으로 전환하면 패스너 무게가 약 1.45미터톤 절약됩니다. 자동차 또는 항공우주 응용 분야에서는 이는 연료 또는 에너지 절약으로 직접적으로 이어집니다.

기술 사양 - 공장 표준

Nuote Metals에서는알루미늄 관형 리벳다음 매개변수로 제조됩니다.

차원 범위

생크 직경이 2mm 미만인 경우 완전 중공 구성에서 벽 두께를 제어하기가 어려워집니다. 이러한 경우에는 반관형 알루미늄 리벳을 권장합니다.

사용 가능한 합금

표준 마감

우리 공장 기록의 두 가지 응용 프로그램

HVAC 열 교환기 핀(5056 알루미늄 관형 리벳)

문제:상업용 HVAC 장치 제조업체는 핀이 부서지지 않고 얇은 알루미늄 핀을 구리 튜브에 부착해야 했습니다. 핀의 두께는 0.12mm에 불과했으며 어셈블리는 습기가 일정한 응축 환경에서 작동했습니다. 강철 리벳은 부식될 수 있습니다. 반관형 알루미늄 리벳은 설정력이 너무 많이 필요하고 핀이 변형되었습니다.

우리의 솔루션:우리는 5056을 공급했습니다.알루미늄 관형 리벳2mm 생크와 4mm 배럴 길이, 투명 알루마이트 처리. 전체 관형 벽은 400N 미만의 힘으로 굴러가며 핀 변형을 방지할 만큼 충분히 부드럽습니다. 5056 합금은 응축 환경에 해양 등급 내식성을 제공했습니다.

결과:고객은 핀 손상을 3%에서 0.2% 미만으로 줄였습니다. HVAC 장치는 리벳이 부식되지 않고 500시간의 염수 분무 테스트를 통과했습니다. 생산은 2년 넘게 계속되었습니다.

태양광 패널 장착 클립(6061 알루미늄 관형 리벳)

문제:태양광 장착 하드웨어 제조업체는 알루미늄 클립을 패널 프레임에 부착하기 위해 리벳이 필요했습니다. 클립은 UV, 비, -40°C에서 85°C까지의 온도 변화를 포함해 25년간의 실외 노출을 견뎌야 했습니다. 강철 리벳은 알루미늄 프레임의 갈바니 부식 위험으로 인해 거부되었습니다.

우리의 솔루션:우리는 6061을 공급했습니다.알루미늄 관형 리벳4mm 생크와 6mm 배럴 길이, 투명 알루마이트 처리. 6061 합금은 클립 부착에 필요한 강도를 제공했으며, 양극 처리된 마감 처리는 UV 및 부식 방지 기능을 추가했습니다. 완전한 관형 디자인 덕분에 설치 중에 클립이 약간 회전할 수 있어 2차 정렬 단계가 필요하지 않습니다.

결과:장착 클립은 IEC 61215 열 순환 및 습도 동결 테스트를 통과했습니다. 고객은 2차 정렬 단계를 없애 패널당 설치 시간을 12초 단축했습니다.

알루미늄 관형 리벳 – FAQ

Q1: 알루미늄 관형 리벳과 알루미늄 반관형 리벳의 차이점은 무엇입니까?

A: 차이점은 중공 부분의 깊이입니다. 안알루미늄 관형 리벳(완전 관형) 생크 전체가 비어 있습니다. 알루미늄 반관형 리벳은 테일에서 생크 길이의 45~55%만 연장되는 빈 공간을 갖고 있습니다. 나머지 부분은 단단합니다. 완전 관형 리벳은 최소한의 세팅력(일반적으로 솔리드 리벳의 40~50%)을 필요로 하므로 얇거나 부드러운 소재에 이상적입니다. 반관형 리벳은 더 높은 전단 강도(고체의 80~90%)를 제공하며 가벼운 구조 접합에 더 좋습니다. Nuote Metals에서는 두 가지 구성을 모두 제조합니다. 3mm 미만의 재료 스택이나 무게가 중요한 어셈블리의 경우 일반적으로 완전 관형이 더 나은 선택입니다. 하중을 견디는 경우에는 반관형을 선택하십시오.

Q2: 알루미늄 관형 리벳을 실외 또는 해양 환경에서 사용할 수 있습니까?

예, 하지만 합금이 중요합니다. 5056 알루미늄 관형 리벳에는 마그네슘과 크롬이 포함되어 있어 바닷물과 대기 부식에 대한 저항력이 뛰어납니다. 해양에 인접한, 실외 및 습도가 높은 응용 분야에 적합한 선택입니다. 6061은 일반 옥외용으로 우수한 내식성을 제공하지만 직접 염수 분무에 노출될 수 있습니다. 1100은 실내 전용입니다. 최상의 부식 방지를 위해 투명 양극 산화 처리 또는 크롬산염 변환 마감을 지정하십시오. Nuote Metals에서는 특히 해양 및 실외 조립을 위해 양극산화 처리된 마감 처리된 5056 알루미늄 관형 리벳을 공급합니다. 지속적인 바닷물 침수를 위해서는 대신 316 스테인리스 스틸 관형 리벳으로 전환하는 것이 좋습니다.

Q3: 알루미늄 관형 리벳의 올바른 배럴 길이를 어떻게 계산합니까?

A: 알루미늄은 부드럽고 관형 벽이 얇기 때문에 강철이나 반관형 리벳보다 돌출된 재료가 덜 필요합니다. 다음 공식을 사용하십시오: 배럴 길이 = 재료 스택 두께 + 0.4 ~ 0.7mm. 얇은 천, 부드러운 가죽, 폼 등 매우 부드러운 소재에는 하단(0.4mm)을 사용하세요. 단단한 플라스틱, 두꺼운 가죽, 여러 겹의 단단한 재료에는 더 높은 끝(0.7mm)을 사용하십시오. 예: 1.5mm 알루미늄 패널을 0.8mm 플라스틱 브래킷에 결합 - 총 스택 2.3mm. 0.5mm = 2.8mm 배럴 길이를 추가합니다. 가장 가까운 표준 길이(보통 3.0mm)로 반올림합니다. 재료가 너무 많이 남고 크기가 너무 크고 불안정한 컬을 유발하는 반관형 방식(스택 + 직경)을 사용하지 마십시오. 4mm가 넘는 스택의 경우 전체 관형 리벳을 제어하기가 어려워집니다. 반관형으로 전환합니다. Nuote Metals는 실제 재료를 테스트하기 위해 세 개의 인접한 길이가 있는 무료 샘플 키트를 제공합니다.

Q4: Nuote Metals의 알루미늄 관형 리벳에 대한 MOQ와 리드타임은 얼마나 됩니까?

A: 우리의 표준 MOQ는 재고 크기에 따라 20,000개입니다. 첫 번째 주문이나 샘플 실행의 경우 최소 5,000개까지 낮은 수량도 수용합니다. 우리는 재고가 있는 크기에 대해 무료 샘플을 제공합니다. 당신은 택배비만 지불합니다. 리드 타임: 재고 크기의 경우 3~5일; 맞춤형 툴링을 포함하여 비표준 크기의 경우 15~20일. 모든 배치에는 재료 인증서, 치수 검사 보고서 및 RoHS 선언이 포함됩니다. 우리는 40개국 이상의 고객에게 알루미늄 관형 리벳을 공급해 왔습니다. ISO 9001:2015 인증을 받았습니다.
