알루미늄 관형 리벳이 경량 조립 전략에서 누락된 부분입니까?

경량화는 더 이상 항공우주에 대한 집착이 아닙니다. 전기 자동차, 휴대용 전자 제품, 심지어 스포츠 장비 제조업체도 모든 그램을 면밀히 조사하고 있습니다. ~에누테메탈스, 우리는 엔지니어들이 습관적으로 강철 또는 견고한 알루미늄 리벳을 지정하는 것을 지켜봤습니다. 반면에 완전히 속이 빈 알루미늄 관형 리벳은 작업을 더 잘하고, 더 빠르고, 더 가볍게 할 것입니다.

이 기사에서는 내용을 안내합니다.알루미늄 관형 리벳실제로 더 무거운 대안보다 성능이 더 뛰어난지, 그리고 생산 라인에 적합한지 확인하는 방법을 알아보세요.

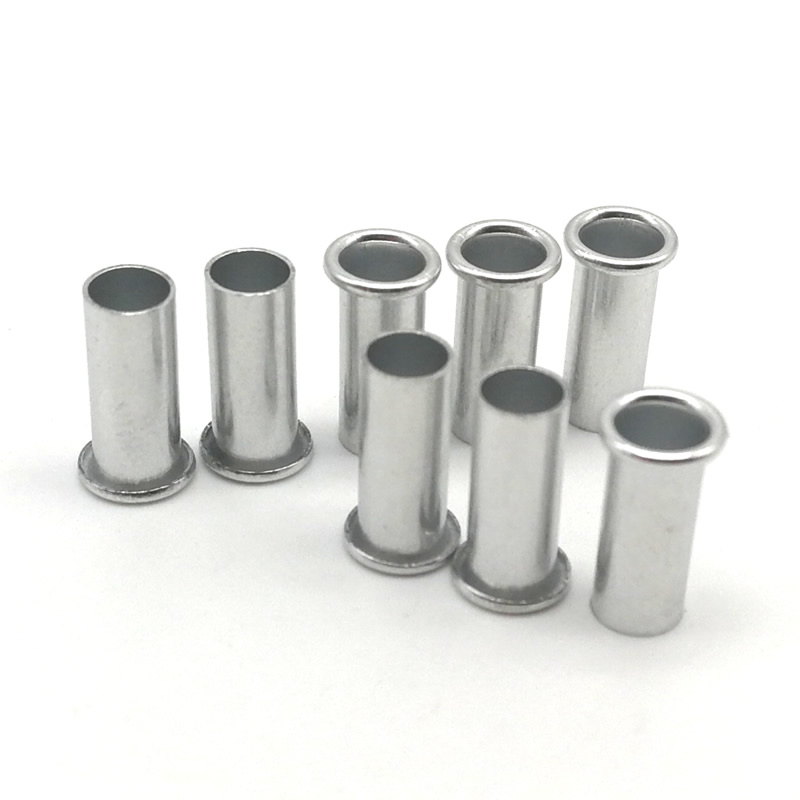

알루미늄 관형 리벳이란 정확히 무엇입니까?

같지 않은솔리드 리벳(100% 소재) 또는반관형 리벳(부분적으로 비어 있음) 알루미늄 관형 리벳에는 꼬리부터 머리까지 속이 빈 생크가 있습니다. 벽 두께는 일반적으로 0.20–0.35mm입니다. 설치하는 동안 이 얇은 벽은 매우 낮은 힘으로 바깥쪽으로 굴러가며 깨끗하고 균일한 2차 헤드를 만듭니다.

미리 형성된 캡이 있는 금속 튜브로 생각하십시오. 중심이 비어 있다는 것은 재료가 적고 무게가 적으며 경화 에너지가 적다는 것을 의미합니다.

누테메탈스에서는 1100(연성, 장식용), 5056(해양 등급, 내식성) 및 6061(일반 용도)의 세 가지 일반적인 합금으로 알루미늄 관형 리벳을 생산합니다. 아래 표에는 차이점이 요약되어 있습니다.

80%의 고객에게는 5056 알루미늄 관형 리벳이 정답입니다.

알루미늄 관형 리벳이 탁월한 세 가지 실제 시나리오

우리는 이론적 이점에 대해 말하는 것이 아닙니다. 고객이 전환한 실제 애플리케이션은 다음과 같습니다.알루미늄 관형 리벳측정 가능한 개선이 이루어졌습니다.

휴대용 전자 제품 - 균열 및 무게 제거

한 의료 기기 제조업체는 얇은 마그네슘 하우징에 내부 브래킷을 부착하기 위해 견고한 알루미늄 리벳을 사용하고 있었습니다. 세팅력으로 인해 하우징의 1.5%가 깨졌습니다. 이는 고가의 스크랩 비율입니다. Nuote Metals는 3mm 생크가 있는 5056 알루미늄 관형 리벳을 공급했습니다. 세팅력이 거의 절반으로 줄어들고 균열이 사라졌으며 각 장치의 패스너 무게가 1.2g 감소했습니다. 500,000개 이상의 장치를 운행하면 무게가 0.5톤 이상 절감됩니다.

자동차 내부 트림 – 고속, 저하중

한 자동차 1차 공급업체는 플라스틱 도어 패널에 패브릭 트림을 부착해야 했습니다(연간 800,000개의 어셈블리). 강철 반관형 리벳이 과도하게 지정되었습니다. 트림에는 하중이 거의 전달되지 않았습니다. 6061 알루미늄 관형 리벳으로 전환하면 프레스 사이클 시간이 35% 단축되고 밝은 색상의 직물에서 녹 얼룩이 제거되었습니다. 리벳당 비용도 40% 감소했습니다.

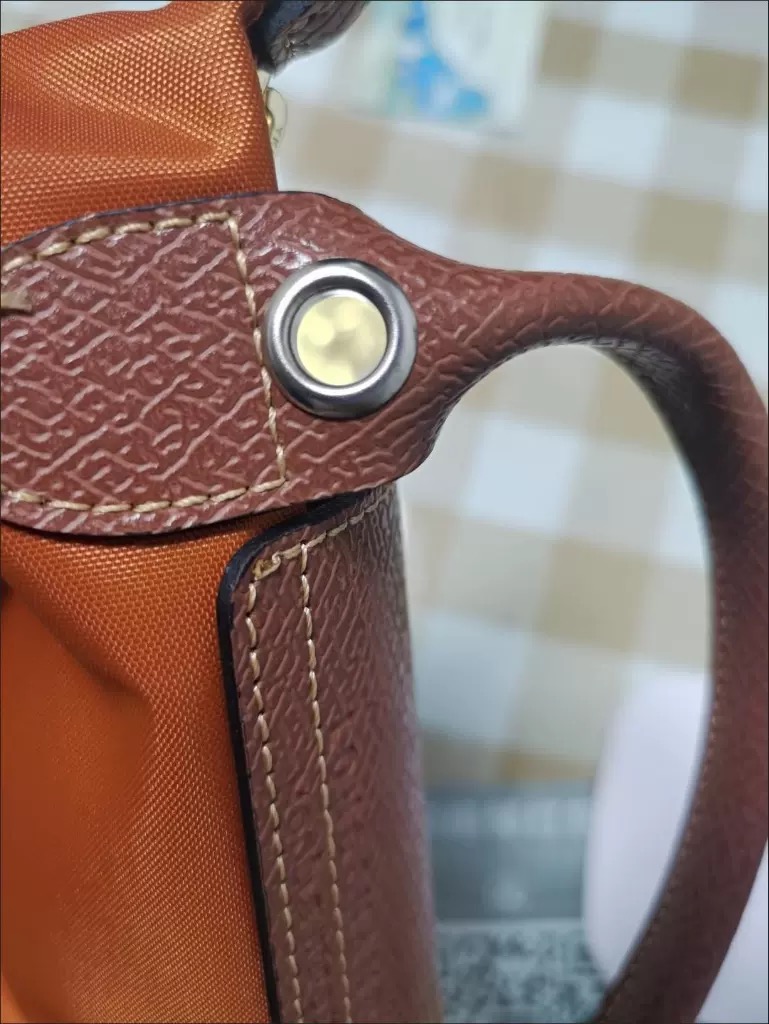

가죽 제품 및 백팩 - 부서지지 않고 녹이 슬지 않습니다.

한 배낭 브랜드는 스트랩 부착을 위한 가볍고 녹슬지 않는 리벳을 원했습니다. 실외 사용 후 강철 관형 리벳이 부식되었습니다. 견고한 알루미늄 리벳은 너무 많은 힘이 필요하여 나일론 웨빙이 부서졌습니다. Nuote Metals에서는 투명 양극산화 처리된 5056 알루미늄 관형 리벳을 권장합니다. 리벳은 3mm 웨빙과 2mm 가죽을 통해 깔끔하게 고정되어 무게가 거의 추가되지 않았으며 2년간의 현장 사용 후에도 부식이 전혀 발생하지 않았습니다.

실제로 사용할 수 있는 기술 매개변수

모호한 마케팅 주장이 없습니다. Nuote Metals에서 매일 작업하는 숫자는 다음과 같습니다.

치수 범위 및 공차

• 생크 외부 직경: 1.6mm ~ 8mm(±0.05mm)
• 벽 두께: 0.20mm ~ 0.40mm(±0.03mm)
• 플랜지 직경: 3mm ~ 16mm(±0.10mm)
• 전체 길이: 2.5mm ~ 12mm(±0.10mm)

생크 직경이 2mm 미만인 경우 일반적으로 반관형을 권장합니다. 벽이 너무 얇아서 안정적으로 성형할 수 없습니다.

설치 - 작동하는 것과 작동하지 않는 것

벽이 얇기 때문에 알루미늄 관형 리벳을 세팅하는 것은 솔리드 또는 반관형 리벳을 세팅하는 것과 다릅니다.

중요한 성공 요인

• 구멍 직경: 생크 OD + 0.05~0.10mm. 너무 빡빡해서 벽이 헐거워집니다. 너무 느슨하고 컬이 고르지 않습니다.
• 디버링: 필수입니다. 돌출된 버는 얇은 벽을 쪼개게 됩니다.
• 모루 프로필: 얕은 오목형 모루를 사용합니다. 평평한 모루가 컬을 분쇄합니다.
• 스트로크: 단일하고 견고한 스트로크. 동일한 리벳을 다시 타격하지 마십시오. 알루미늄 작업이 경화되고 균열이 발생합니다.

권장 세팅력(5056 합금, 2~3mm 스택)

아래 표에는 일반적인 생크 직경에 대한 일반적인 힘 범위가 나와 있습니다.

이러한 힘은 동일한 직경의 견고한 알루미늄 리벳에 필요한 힘의 대략 절반입니다.

품질 및 문서 – 우리가 제공하는 것

누테메탈스는 ISO 9001:2015에 따라 운영됩니다. 모든 배치알루미늄 관형 리벳원료 공장 인증서, 생산 프레스 로그, 최종 검사 보고서까지 추적하는 로트 번호가 포함되어 있습니다. 우리는 ISO 2859에 따라 AQL 샘플링을 수행합니다(중요 치수는 1.0, 주요 치수는 2.5, 보조 치수는 4.0).

또한 추가 비용 없이 모든 마감재(밀, 투명 양극산화, 금/검정색 양극산화, 크롬산염 변환)에 대한 RoHS 선언을 제공합니다.

알루미늄 관형 리벳이 올바른 선택이 아닌 경우

단순히 구매만 하는 것이 아니라 정확하게 지정해 주시길 바랍니다. 다음과 같은 경우에는 알루미늄 관형 리벳을 사용하지 마십시오.

• 조인트에는 50N 이상의 전단력(정하중 약 5kg)이 발생합니다.
• 재료 스택이 총 두께 4mm를 초과합니다.
• 환경에는 지속적인 바닷물 침수가 포함됩니다(대신 316 스테인리스 스틸 관형 사용).
• 고강도 구조 조인트가 필요합니다(단단한 또는 반관형 사용).

이러한 경우를 위해 Nuote Metals는 알루미늄, 강철, 스테인리스, 황동 및 구리로 견고한 반관형 리벳을 제조합니다. 귀하의 용도에 맞는 유형을 솔직하게 알려드리겠습니다.

샘플 키트 시작하기

가장 빠른 검증 방법알루미늄 관형 리벳당신의 조립은 그것들을 테스트하는 것입니다. Nuote Metals는 재고가 있는 크기의 무료 샘플을 제공합니다. 택배비만 지불하시면 됩니다. 재료 스택 두께와 원하는 생크 직경을 제공하시면 권장 배럴 길이를 계산하고 테스트를 위해 인접한 길이 3개를 보내드립니다.

스택 두께, 환경, 연간 수량에 대해 문의해 주세요. 영업일 기준 1일 이내에 특정 합금 및 마감 권장 사항, 기술 데이터시트 및 샘플 제안을 회신해 드립니다.
