반관형 리벳이 접합 신뢰성을 향상시키는 이유는 무엇입니까?

기사 요약: 세미 관형 리벳반복 가능한 강도, 깔끔한 외관, 빠른 조립이 필요한 경우에 적합한 패스너입니다. 잘못된 나사 선택으로 인해 발생할 수 있는 볼트의 양이나 헐거움이 없습니다. 이 심층 가이드에서는 반관형 리벳의 작동 방식, 이를 통해 해결되는 가장 일반적인 고객 불만 사항(느슨한 연결부, 플라스틱 균열, 부식, 일관되지 않은 클린치), 그리고 제품이 검사를 통과하고 더 오래 지속되는 데 도움이 되는 실용적인 설계 규칙을 자세히 설명합니다. 또한 자신 있게 올바른 리벳을 선택하는 데 도움이 되는 선택 체크리스트, 비교표, 설치 팁 및 FAQ도 찾아볼 수 있습니다.

개요 살펴보기

• 기초:반관형 리벳은 무엇이며 어떻게 조인트를 형성합니까?
• 문제점:실제 제품에서 자주 발생하는 오류 및 수정 사항입니다.
• 선택:크기, 그립 범위, 헤드 스타일, 소재, 마감.
• 프로세스:구멍 크기, 툴링, 세팅력 및 일관성.
• 품질:출하 전 불량을 방지하는 검사항목입니다.
• 결정:대신 다른 패스너를 사용해야 하는 경우.
• 소싱:안정성과 능력을 입증하기 위해 공급업체에 무엇을 요청해야 할까요?

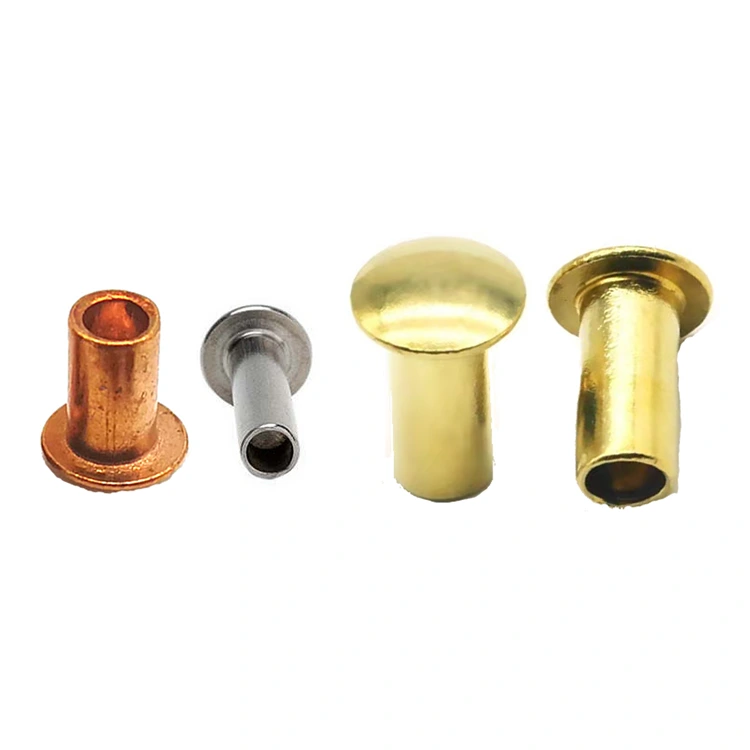

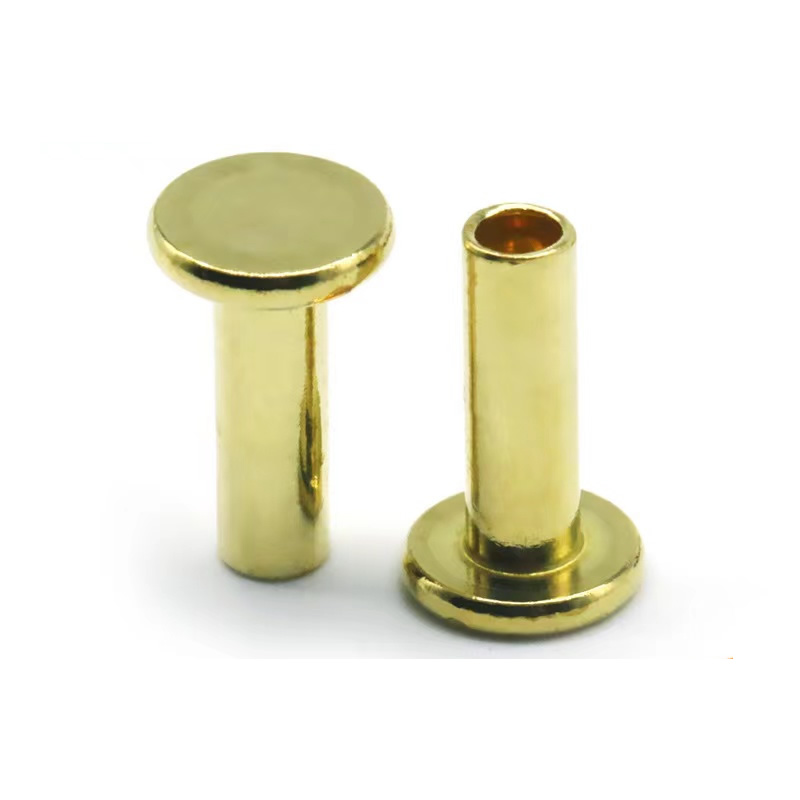

세미 관형 리벳이란?

반관형 리벳은 꼬리 끝에 부분적으로 빈 생크가 있는 리벳입니다. 그 작은 구멍은 외관상의 세부 사항이 아닙니다. 이것이 이 리벳이 빠르고 일관되게 고정되는 이유입니다. 설치하는 동안 세팅 도구는 속이 빈 끝 부분을 바깥쪽으로 굴리거나 벌려 부품을 함께 고정하는 두 번째 "헤드"(클린치라고도 함)를 형성합니다.

솔리드 리벳보다 변위되어야 하는 금속이 적기 때문에 반관형 리벳은 일반적으로 더 낮은 설정력을 필요로 하며 고속으로 설치할 수 있습니다. 따라서 사이클 시간, 반복성 및 깔끔한 마감 외관이 중요한 제조 라인에 매우 적합합니다.

• 핵심 아이디어:중공 테일은 변형을 제어하여 안정적인 클린치 형성을 유도합니다.
• 일반적인 용도:힌지, 래치, 소형 메커니즘, 가전제품, 자동차 인테리어, 전자 하우징, 가죽 제품 및 경량 어셈블리.
• 빛나는 곳:깔끔한 외관과 효율적인 생산으로 강력한 전단성능을 원하는 경우.

고객의 불만 사항 및 반관형 리벳이 이를 해결하는 방법

대부분의 구매자는 "리벳 선택"에 흥분하지 않습니다. 조립 속도가 느리거나, 현장에서 부품이 느슨해지거나, 플라스틱이 깨지거나, 부식이 나타나거나, 품질이 배치마다 다르기 때문에 그들은 상처를 받기 때문에 선택합니다. 세미 관형 리벳이 가장 일반적인 문제를 해결하는 방법은 다음과 같습니다.

• 문제점 1: 나사는 시간이 지남에 따라 느슨해집니다(진동, 순환, 취급).
  반관형 리벳은 영구적인 기계적 조인트를 생성합니다. 올바르게 설정하면 실이 빠질 위험이 없으며 화학적 실 고정제에 의존하지 않고도 진동 저항이 향상됩니다.
• 문제점 2: 조립 속도가 너무 느리거나 인건비가 상승한다.
  리벳팅은 자동화되고 표준화될 수 있습니다. 올바른 툴링과 구멍 제어를 통해 프로세스는 "배치 + 설정"이 되어 작업자의 가변성을 줄입니다.
• 문제점 3: 외관상 문제(스크래치, 부피가 큰 헤드, 고르지 않은 클램핑).
  다양한 헤드 스타일(원형, 평면형, 접시형, 트러스형 프로파일)을 선택하여 외관 목표에 맞출 수 있습니다. 일관된 클린치 지오메트리는 인지 품질도 향상시킵니다.
• 문제점 4: 깨진 플라스틱이나 변형된 얇은 시트.
  반관형 리벳은 솔리드 리벳보다 힘이 덜 필요하므로 플라스틱 및 얇은 금속에 더 적합할 수 있습니다. 특히 와셔, 부싱 또는 제어된 플레어 설정과 함께 사용할 경우 더욱 그렇습니다.
• 문제점 5: 실제 환경에서의 부식 및 얼룩.
  재료 및 마감재 선택이 주요 수단입니다. 스테인리스 옵션, 도금 강철 또는 알루미늄/황동 선택은 습도, 염분 노출, 갈바닉 문제 및 외관 요구 사항에 맞게 조정할 수 있습니다.
• 문제점 6: 공급업체 또는 배치 전반에 걸쳐 품질이 불안정합니다.
  리벳은 단순해 보이지만 와이어 품질, 성형 정확도, 열처리(사용 시), 도금 제어 및 치수 검사에 따라 일관성이 달라집니다. 프로세스 제어 및 추적성을 갖춘 공급업체는 놀라움을 줄입니다.

올바른 세미 관형 리벳을 선택하는 방법

"최고의" 리벳은 공동 설계와 생산 현실에 일치하는 것입니다. 고전적인 실수를 피하려면 아래 체크리스트를 사용하십시오. 즉, 직경만으로 선택하고 나중에 클린치가 일관되지 않거나 조인트가 느슨하게 느껴지는 것을 발견하는 것입니다.

• 1) 공동 목표를 정의하십시오.이는 주로 전단 저항, 회전 운동, 인발 저항 또는 외관을 위한 것입니까? 힌지 핀은 고정 브래킷과 다르게 작동합니다.
• 2) 총 재료 두께(그립) 확인:와셔나 부싱을 포함하여 리벳이 고정할 모든 레이어를 추가합니다.
• 3) 직경을 선택하십시오:직경이 클수록 일반적으로 전단 강도와 지지 면적이 향상되지만 더 큰 구멍이 필요하고 눈에 보이는 헤드 크기가 커질 수 있습니다.
• 4) 생크 길이 설정:길이는 적절한 클린치 형성을 허용해야 합니다. 너무 짧으면 플레어가 약해집니다. 너무 길면 구부러지거나 날카로운 모서리가 생길 수 있습니다.
• 5) 머리 스타일 선택:외관과 정리 요구 사항을 일치시킵니다. 평평한 표면이 중요한 경우 접시형 디자인을 고려하고 재료가 이를 지탱할 수 있는지 확인하십시오.
• 6) 재료를 선택하고 마무리합니다.강도, 내식성, 갈바닉 호환성, 비용 및 미적 측면의 균형을 유지하세요.
• 7) 툴링 및 프로세스 일치:사용 가능한 리벳팅 방법(궤도형, 방사형, 충격형, 롤 세트)은 어떤 치수와 재료가 가장 잘 작동하는지에 영향을 미칩니다.

설계 및 설치 모범 사례

리벳 조인트는 구멍 크기, 스택업, 툴링 및 프로세스 제어 등 주변 시스템의 품질만큼만 우수합니다. 더 적은 수의 거부와 더 적은 반품을 원한다면 이러한 실용적인 규칙이 큰 부담을 덜어줍니다.

• 구멍 직경과 진원도를 제어합니다.너무 크거나 둥글지 않은 구멍은 흔들림과 일관되지 않은 클린치의 주요 원인입니다. 구멍 품질을 나중에 고려하지 않고 중요한 차원으로 간주하십시오.
• 그립 범위를 존중하세요.스택 두께가 다양할 경우 가장 얇은 스택에서 여전히 견고한 클린치를 형성하는 리벳 길이를 지정하십시오. 더 두꺼운 스택의 경우 다른 길이나 제어된 부싱을 고려하십시오.
• 올바른 설정 방법을 선택하십시오.궤도형 또는 방사형 리벳팅은 종종 하드 임팩트 세트보다 더 부드럽고 제어된 성형을 생성하며 이는 미용 부품 및 플라스틱에 유용할 수 있습니다.
• 물질적 손상을 방지하십시오.플라스틱 또는 얇은 시트 어셈블리의 경우 하중을 분산시키고 응력 집중을 줄이는 백킹 와셔, 슬리브 또는 플레어링 프로파일을 사용하십시오.
• 필요할 때 모션을 위한 디자인.리벳이 힌지와 같은 피벗 역할을 하는 경우 대상은 최대 클램프가 아닌 회전이 제어됩니다. 부싱이나 스페이서는 바인딩 없이 부드러운 움직임을 유지하는 데 도움이 됩니다.
• 날카로운 클린치 모서리를 피하십시오.제대로 형성되지 않은 꼬리는 손을 자르거나 천을 걸리게 하거나 인접한 부품을 방해하는 버(burr)를 생성할 수 있습니다. 툴링 기하학이 중요합니다.

빠른 "사양-생산" 체크리스트:

• 스택 두께 범위(최소/공칭/최대)를 확인합니다.
• 구멍 공차 및 표면 마감 목표를 고정합니다.
• 머리 스타일 및 외모 요구 사항을 정의합니다.
• 환경 노출에 따라 소재 + 마감을 결정합니다.
• 첫 번째 품목 샘플로 클린치 치수를 검증합니다.
• 설정 프로세스(공구, 힘, 주기, 검사 지점)를 문서화합니다.

현장 고장을 예방하는 품질 검사

실제 원인이 통제되지 않은 변화(와이어 경도 변화, 도금 두께 변화 또는 클린치 형상이 측정되지 않음)일 때 구매자는 종종 "불량 리벳"을 비난합니다. 간단하고 반복 가능한 검사 계획을 통해 위험을 크게 줄일 수 있습니다.

• 치수 검사:생크 직경, 길이, 헤드 직경/높이 및 중공 깊이가 사양과 일치해야 합니다. 일관된 중공 형상은 일관된 클린치 형성을 지원합니다.
• 마무리 검사:부식이나 외관상의 거부를 유발할 수 있는 벗겨짐, 변색 또는 고르지 않은 코팅을 찾으십시오.
• 설정 유효성 검사:설치 후 클린치 직경과 클린치 높이를 측정합니다. 이 두 숫자는 종종 "타이트한 느낌"보다 공동 성능을 더 잘 예측합니다.
• 기계적 점검:중요한 부품의 경우 조립된 샘플에 대해 전단/당김 테스트를 실행합니다. 시간 경과에 따른 추세 결과는 일찍부터 표류를 포착합니다.
• 추적성:로트 추적은 하나의 결함으로 인해 전체 생산 중단이 발생하는 대신 문제를 신속하게 격리하는 데 도움이 됩니다.

제품이 고객용인 경우 리벳이 있는 부분에 대한 추가 "외관 표준"(허용 가능한 헤드 표시, 허용되는 도구 링 패턴 및 허용되는 마감 변형)을 고려하십시오. 이는 최종 검사에서 주관적인 불일치를 방지합니다.

대안을 고려해야 하는 경우

세미 튜블러 리벳은 훌륭하지만 보편적인 대답은 아닙니다. 팀이 어려움을 겪고 있다면 조인트 요구 사항이 영구적인 클린치 패스너와 일치하지 않기 때문일 수 있습니다.

• 나사/볼트 선택서비스 용이성, 빈번한 분해 또는 조정 가능한 조임력이 필요한 경우.
• 블라인드 리벳을 선택하세요한쪽에서만 접근할 수 있는 경우.
• 솔리드 리벳을 선택하세요조인트가 견고하고 견고한 툴링과 재료로 더 높은 세팅력을 지원할 수 있는 경우.
• 접착제 + 리벳 고려밀봉, 진동 감쇠 또는 하중 분산이 필요한 일부 설계에서는 리벳이 즉각적인 핸들링 강도를 제공합니다.

신뢰할 수 있는 리벳 공급업체와 협력

"공급업체를 바꾸었고 모든 것이 실패하기 시작했습니다."라는 문제를 해결하는 부분은 다음과 같습니다. 신뢰할 수 있는 공급업체는 단지 부품만 판매하는 것이 아닙니다. 배치 전반에 걸쳐 안정성을 유지하고 엔지니어링 질문을 지원하며 재설계 루프를 방지하는 데 도움이 됩니다.

Nuote Metals Technology Co.,Ltd.구매자가 일관된 성형 품질, 재료 옵션 및 생산 친화적인 사양을 필요로 하는 세미 관형 리벳 프로젝트를 지원합니다. 공급업체(Nuote Metals Technology Co.,Ltd. 또는 다른 사람 포함)를 평가할 때 가격뿐만 아니라 프로세스 성숙도를 나타내는 질문을 하십시오.

• 재료 및 프로세스 일관성을 제공할 수 있습니까?안정적인 소싱, 정의된 검사 및 로트 제어를 찾으십시오.
• 치수와 머리 스타일을 맞춤 설정할 수 있나요?많은 어셈블리에는 비표준 길이, 헤드 프로파일 또는 특수 중공 형상이 필요합니다.
• 홀 공차 및 설정 방법을 추천해 주실 수 있나요?최고의 공급업체는 리벳이 시스템의 일부임을 이해합니다.
• 첫 번째 기사 샘플링을 어떻게 처리합니까?초기 샘플은 대량 생산에 앞서 클린치 형상과 외관을 검증해야 합니다.
• 표면 마감 및 부식 예상에 대한 계획은 무엇입니까?좋은 공급업체는 환경 가정과 마감 제한 사항을 미리 명시합니다.

FAQ

• Q: 세미 관형 리벳이 솔리드 리벳과 다른 점은 무엇입니까?
  에이:반관형 리벳은 부분적으로 빈 테일을 갖고 있어 고정하는 데 힘이 덜 필요하고 일관된 클린치를 신속하게 형성할 수 있습니다. 솔리드 리벳은 완전히 견고하며 일반적으로 더 높은 힘과 더 견고한 부품/공구가 필요합니다.

• Q: 리벳 조인트가 헐거워지는 것을 방지하려면 어떻게 해야 합니까?
  에이:가장 일반적인 원인은 너무 큰 구멍, 실제 그립에 맞지 않는 리벳 길이 또는 일관되지 않은 설정입니다. 구멍 공차를 조이고 그립 범위를 일치시키며 설정 후 클린치 직경/높이를 확인합니다.

• Q: 반관형 리벳은 플라스틱 부품에 적합합니까?
  에이:종종 그렇습니다. 특히 고정력이 솔리드 리벳보다 낮을 수 있기 때문입니다. 와셔, 슬리브 또는 제어된 성형을 사용하여 하중을 분산시키고 플라스틱에 균열을 일으킬 수 있는 응력을 줄입니다.

• Q: 실외 사용에 가장 적합한 재료 선택은 무엇입니까?
  에이:습하거나 부식성 환경에서는 스테인레스 스틸이 자주 선택됩니다. 도금된 강철도 작동할 수 있지만 도금 유형과 두께를 노출 조건 및 외관 요구 사항에 맞춰야 합니다.

• Q: 수리를 위해 반관형 리벳을 제거할 수 있나요?
  에이:이는 영구 패스너로 설계되었습니다. 제거에는 일반적으로 리벳을 뚫는 작업이 포함되며, 이로 인해 주변 재료가 손상될 수 있습니다. 서비스 용이성이 최우선인 경우 나사식 패스너 또는 교체 가능한 피벗 하드웨어가 있는 설계를 고려하십시오.

• Q: 수입검사 시 무엇을 확인해야 합니까?
  에이:생크 직경, 길이, 헤드 치수, 중공 깊이, 마감 품질, 샘플 설정 결과(클린치 직경 및 높이)를 확인합니다. 이는 조립 안정성과 외관에 직접적인 영향을 미칩니다.
